103年 - 103-2 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#143211

1. 下圖為均勻鑄鐵繞上兩組漆包線，若把開關(S)由閉合突然打開， 在t=0.25sec之內，I₁ 由10A逐漸降到0A。試問I₂ 如何？ (A) 由A經R流向B而循環 (B) 由B經R流向A而循環 (C) A、B之間為交流電 (D) I₂ 始終都為零

2. 三相同步發電機每相端壓之瞬時值(e)=367.6sinθ，供應某負載 (Z)時滯後電流30°，且電流(I)為26A。試問每相端電壓(E，即每相之有效端電壓) (A) 367.6V (B) 260V (C) 234V (D) 367.6V

3. 如下圖，匯流排(Bus BAr)上的發電機G₁ ，待併發電機G₂ ，以及接 上二明一暗同步燈。試問當L₁ 燈暗、L ₂ 與L₃ 燈為明的向量圖 (A) 最左圖 (B) 左起第二圖 (C) 左起第三圖 (D) 最右圖

4. GA與GB兩台發電機併車運行以供應負載所需電力。若突然GB發生逆 功率運行，則 (A) GB之輸出功率突然大增，GA變成馬達運行 (B) GB吸入功率變成馬達運行，GA輸出功率突然大增 (C) GA與GB仍然為發電機作用運行 (D) GA與GB變成馬達作用運行

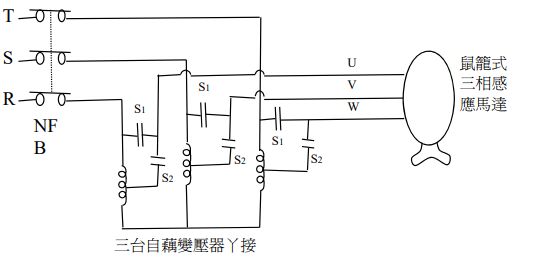

5. 如下圖，利用自藕變壓器(補償線圈)與定子繞組串聯，以作為鼠籠式三相感應馬達的起動器，起動方法是 (A) 在三個S₂ 皆斷開之下，同時閉合三個S₁ (B) 在三個S₂ 皆斷開之下，由左而右依序閉合三個S₁ (C) 在三個S₁ 皆斷開之下，同時閉合三個S₂ (D) 所有S₁ 與S₂ 同時閉合

6.如下圖，稽納二極體之工作電壓(稽納電壓、穿擊電壓)＝12V。輸 入直流電壓(E₁ )＝20V，則E₃ ＝？ (A) 20V (B) 12V (C) 8V (D) 條件不夠，無解

7.如下圖，當把S切入，則那個燈經延時後，才連續發亮。反之，把S 斷開則立刻熄滅 (A) 燈1 (B) 燈2 (C) 燈3 (D) 燈4

8. 船舶發電機在完成併車(並聯)後，如何把實功率(P)合理的分配給新併入發電機(GA) (A) 緩慢減少匯流排上發電機(GB)之引擎油量 (B) 緩慢增加GA引擎油量 (C) 緩慢減少GB引擎油量的同時也緩慢增加GA引擎油量，並保維持兩者頻率都等於額定值 (D) 緩慢減少GB的場電流，同時緩慢增加GA之場電流

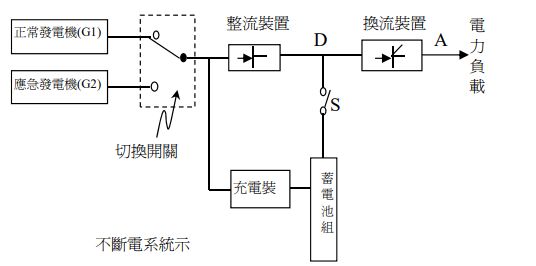

9. 如下圖，當正常發電機(G1)因故跳機。其不斷電原理是 (A) S瞬間切入，電能由蓄電池→S →換流裝置變成交流→負載。直到G1故障排除恢復可供電，則S斷開，再改由G1供電 (B) 切換開關瞬間切入到G2，電能由G2→整流裝置→換流裝置→負載。直到G1恢復正常，切換開關 瞬時切入到G1 (C) S瞬間切入，由蓄電池供電。直到G2啟動正常運行，再使切換開關切入到G2以及斷開S (D) 瞬間S切入以及切換開關切入到G2，由蓄電池及G2並聯供電

10. 下列之接點電路，試問邏輯電路為 (A) 圖1 (B) 圖2 (C) 圖3 (D) 圖4
