105年 - 105-2 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#143062

1. 三相同步發電機每相端壓之瞬時值(e)=367.6sinθ，供應某負載(Z)時滯後電流30°，且電流(I)為26A。試問相電流之瞬時值(i) (A)i=26A (B)i=26√2sinθ (C)i=26√2sin(θ-30°) (D)i=26√2sin(θ+30°)

2. 在併車(並聯)時，待併(待並聯)發電機與匯流排兩電壓位角差(θ)與 二明一暗同步燈的亮度關係，試選出最正確者 (A)θ在0°到180°間，θ與亮度成正比 (B)θ在180°到360°間，θ與亮度成正比 (C)θ與亮度成正比 (D)θ與亮度成反比

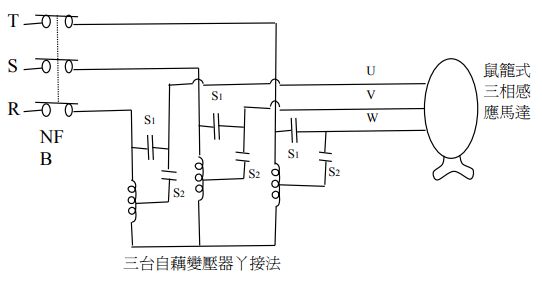

3. 如下圖，利用自藕變壓器(補償線圈)與定子繞組串聯，以作為鼠籠式三相感應馬達的起動器。當起動完成易進入正常運行的方法是

(A)三個閉合的S₂要同時斷開，此時三個S₁也要同時閉合 (B)三個閉合的S₁要同時斷開，此時三個S₂也要同時閉合 (C)三個閉合的S₂要同時斷開 (D)三個S₁要由左而右依序閉合

4. 若把切換開關切到a側，如下圖GB獲得

(A)順偏電壓 (B)逆偏電壓 (C)兩種電壓都有 (D) 兩種電壓都無

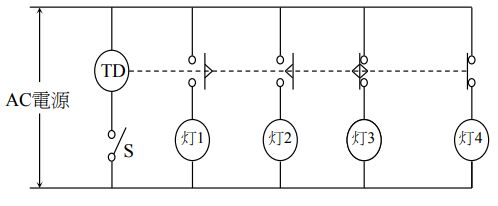

5. 如下圖，當把S切入，則那個燈立刻連續發亮。反之，把S斷開則 延時後才熄滅

(A)灯1 (B)灯2 (C)灯3 (D)灯4

6. 試問「」表示載流導體電流(I)之方向與磁場(φ)的方向是？以上請選出完全正確答案 (A)I由讀者流出去，φ為逆時針方向 (B)I向讀者流進來，φ為順時針方向 (C)I由讀者流出去，φ為順時針方向 (D)I向讀者流進來，φ為逆時針方向

7. 三相同步發電機每相端壓之瞬時值(e)=367.6sinθ，供應某負載(Z)時滯後電流30°，且電流(I)為26A。試問每相端電壓(E，即每相之有 效端電壓)

(A)367.6V (B)260V (C)234V (D)367.6V

8. 如下圖，匯流排上的頻率(f)=60HZ以及發電機為GB，並且輸出 1000KW，而剛新併入了容量相等的發電機(GA)。在未調整功率轉移之前，請問GA之f－P特性曲線(PM)及頻率(f)的情況是下列何者？

(A)PM₃，61.5 (B)PM₃，60 (C)PM₄，60 (D)PM₁，60

9. 如下圖，A代表什麼符號

(A)稽納二極體 (B)整流二極體 (C)雙極電晶體 (D)矽控整流體

10. 如下圖，試選出正確之敘述

(A)當電容器充電時，則輸出V_R2 (B)當電容器放電時，則輸出V_R2 (C)只要開關(S)閉合，則「繼續」輸出V_R2 (D)電容器放電時間(t)=R₁‧C
