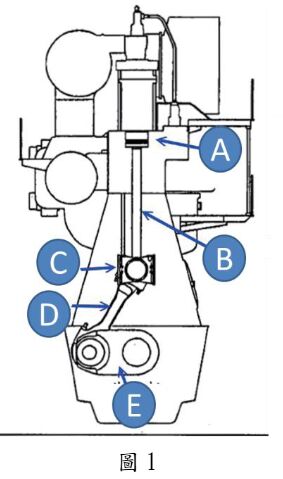

1.如下圖 1 大型柴油機之十字頭活塞之相關構造，C 為下列何者設備？

(A) 連桿 (B) 活塞桿 (C) 十字頭 (D) 曲柄軸

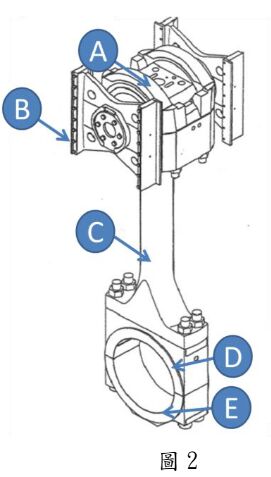

2.如圖 2 大型柴油機之十字頭與相關構造，B 為下列何者設備？

(A) 滑金 (B) 十字頭 (C) 填料函 (D) 白合金

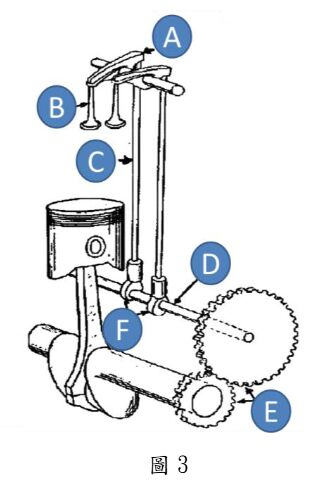

3.如圖 3 四行程柴油機進排氣閥與作動機構構造，F 為下列何者設備？

(A) 凸輪軸 (B) 定時齒輪 (C) 推桿 (D) 凸輪

4.A 為下列何者設備？ (A) 曲柄軸 (B) 機座 (C) 底板 (D) 機架

5.承上題，C 為下列何者設備？ (A) 曲柄軸 (B) 機座 (C) 底板 (D) 機架

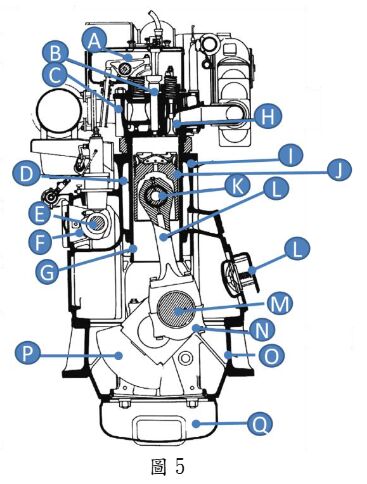

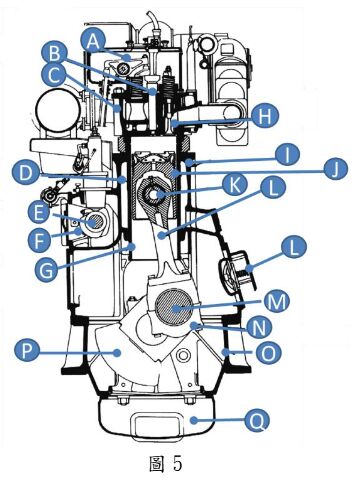

6.如圖 5 柴油機筒型活塞引擎，C 為下列何者設備？

(A) Rocker arm (B) Fuel injector (C) Cylinder head (D) Exhaust valve

7.如圖 5 柴油機筒型活塞引擎，P 為下列何者設備？

(A) 平衡配重 (B) 曲柄箱 (C) 曲柄栓 (D) 連桿大端曲柄栓軸承

8.如圖 5 柴油機筒型活塞引擎，L 為下列何者設備？

(A) 曲柄箱 (B) 洩壓閥 (C) 聚油槽 (D) 曲柄栓

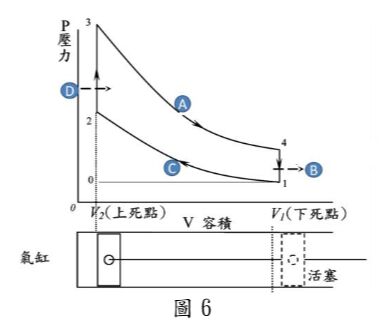

9.圖 6 Otto cycle 等容循環 PV 圖，請問 A.D 分別為什麼過程？

(A) 絕熱膨脹.等壓加熱 (B) 等壓加熱.絕熱壓縮 (C) 等容加熱.絕熱膨脹 (D) 絕熱壓縮.等容放熱

10.圖 7 Diesel cycle 等壓循環 PV 圖，請問 D.B 分別為什麼過程？

(A) 等壓加熱.絕熱膨脹 (B) 絕熱壓縮.等容放熱 (C) 等容加熱.絕熱膨脹 (D) 等壓加熱.等容放熱

11.圖 8 Dual fuel cycle 複合循環 PV 圖，請問 D.E 分別為什麼過程？

(A) 等壓加熱.等容放熱 (B) 等容加熱.絕熱膨脹 (C) 等容加熱.等壓加熱 (D) 等壓加熱.等容加熱

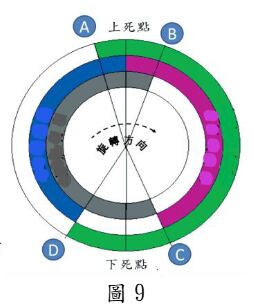

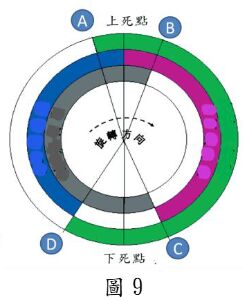

12.圖 9 中四行程機氣門定時圖在一個完整循環中 B 為何種意義？

(A) 進氣閥開啟 (B) 進氣閥關閉 (C) 排氣閥開啟 (D) 排氣閥關閉

13.圖 9 中四行程機氣門定時圖在一個完整循環中 D 為何種意義？

   (A) 進氣閥開啟 (B) 進氣閥關閉 (C) 排氣閥開啟 (D) 排氣閥關閉

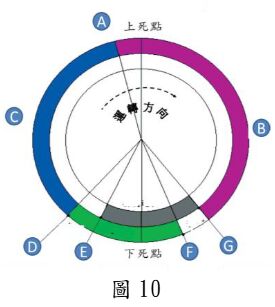

14.圖 10 中二行程機氣門定時圖在一個完整循環中 E 為何種意義？

(A) 掃氣口開啟 (B) 掃氣口關閉 (C) 排氣閥開啟 (D) 排氣閥關閉

15.圖 10 中二行程機氣門定時圖在一個完整循環中 F 為何種意義？

(A) 掃氣口開啟 (B) 掃氣口關閉 (C) 排氣閥開啟 (D) 排氣閥關閉

16.圖 11 柴油機之各種馬力示意圖，B 為何種馬力？

(A) IHP (B) BHP (C) FHP (D) SHP

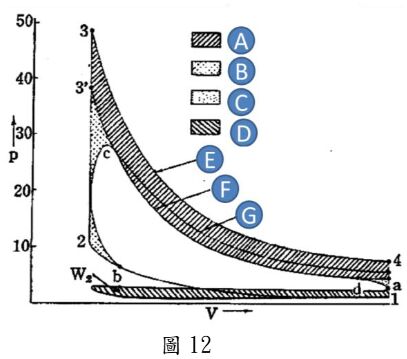

17.圖 12 為理論循環與實際循環在氣缸內量得之 PV 圖比較，D 為何種意義？

(A) 冷卻損失 (B) 時間損失 (C) 排氣噴出損失 (D) 排氣，吸入損失

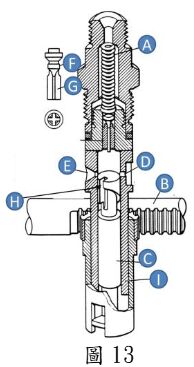

18.圖 13 為 Bosch type 高壓噴射泵剖面圖，I 為下列何者設備名稱？

(A) Barrel (B) Plunger (C) Delivery Valve - (D) Rack

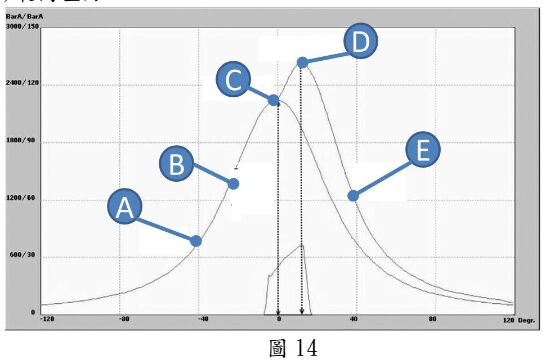

19.圖 14 為壓力－曲柄角度圖，引擎在整個循環中每一階段之行為狀況皆反映在壓力上，C 為下 列何者名稱？

(A)壓縮壓力 (B)著火點 (C)膨脹 (D)最高壓力

20.柴油引擎出力狀況的柴油引擎性能監視系統已經商品化，在D.P.A.系統中，需要量測的 訊號包含氣缸壓力.噴油壓力.活塞位置(上死點位置及曲柄角度)，其採用電磁近接式之感測元件常稱為？(A) Magnetic pick-up unit (B) Piezoresistive sensor (C) Piezoelectric sensor (D) Strain gauge

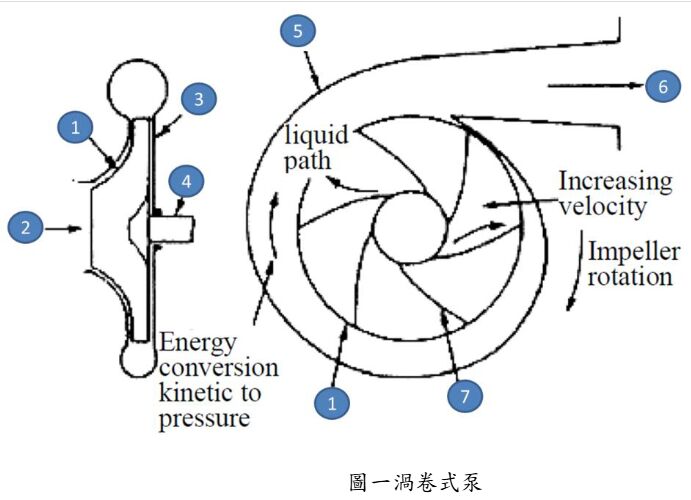

21.圖一為渦卷式泵(Volute pump)中圖示 2 為何?

(A)Shaft (B)Impeller (C)Pump suction (D)Discharge nozzle

22.圖一為渦卷式泵(Volute pump)中的泵外殼(Casing)圖示為何?

(A)1 (B)4 (C)3 (D)6

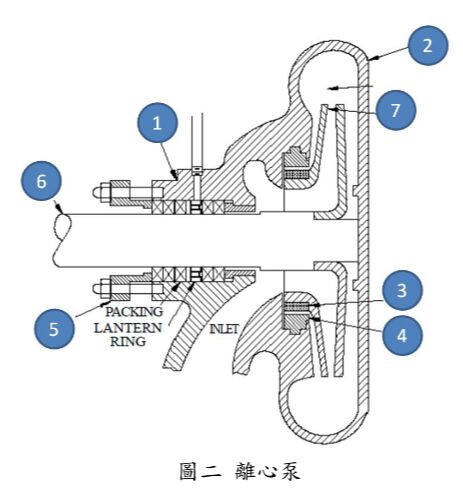

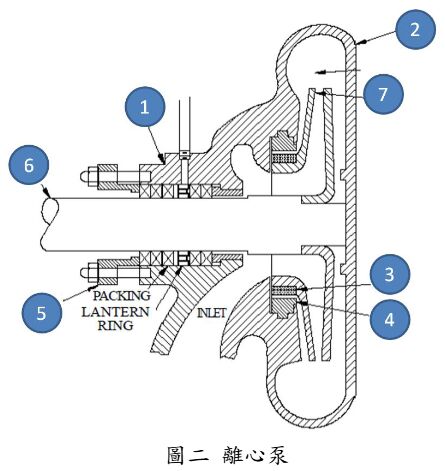

23.圖二為離心泵的構造圖，1 為離心泵的那一部分構造?

(A)泵殼(Pump casing) (B)機械軸封(Mechanical seal) (C)填料箱(Stuffing box) (D) 泵殼磨耗環(Pump casing wearing ring)

24.圖二為離心泵的構造圖，4 為離心泵的那一部分構造?

(A)泵殼磨耗環(Pump casing wearing ring) (B)機械軸封(Mechanical seal) (C)填料箱(Stuffing box) (D)葉輪磨耗環(Impeller wearing ring)

25.圖二為離心泵的構造圖，3 為離心泵的那一部分構造?

(A)填料箱(Stuffing box) (B)機械軸封(Mechanical seal) (C)泵殼磨耗環(Pump casing wearing ring) (D)葉輪磨耗環(Impeller wearing ring)

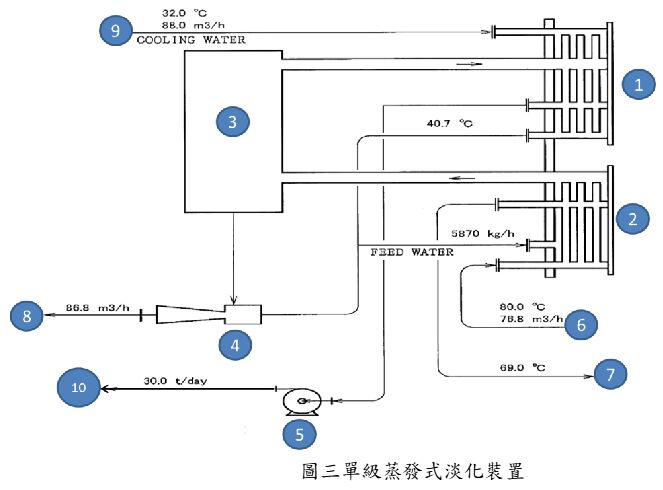

26.圖三為單級蒸發式淡化裝置其中的噴射泵(Water ejector) 為圖號幾?

(A)2 (B)7 (C)4 (D)5

27.海水中約有多少的固體成分？ (A)1/32 (B)2/32 (C)1/23 (D)2/23

28.與殼管式熱交換器比較起來，下列何者不是板式熱交換器的優勢？ (A)熱效率高 (B)造價便宜 (C)重量輕 (D)所占空間小

29.下列何種泵在使用上由於無法自行建立真空抽吸力，所以啟動前須先充滿引注水？ (A)齒輪泵 (B)往復式泵 (C)離心式泵 (D)噴射式泵

30.碟式(Disc type)淨油機的轉速在多少 rpm 之間？ (A)10000～12000 rpm (B)4000 ～10000 rpm (C)12000 ～15000 rpm (D)1800～3600 rpm

31.一公制冷凍噸等於多少 kcal/hr? (A)3320 kcal/hr (B)3024 kcal/hr (C)1200 kcal/hr (D)1098 kcal/hr

32.一般冷凍空調系統的能源效率值(Engergy Efficiency Ratio,EER)約多少? (A)3.14～5.2 (B)1.32～4.9 (C)2.38～3.6 (D)0.45～2.6

33.冷凍系統的壓縮機吸入壓力過低可能的原因為何? (A)冷卻水不足 (B)壓縮機負荷過大 (C)安全閥洩漏 (D)冷媒不足

34.在冷凍系統循環過程中，冷媒正常之循環順序下列何者正確？ (A)冷凝.膨脹.壓縮.蒸發 (B)冷凝.膨脹.蒸發.壓縮 (C)膨脹.冷凝.蒸發.壓縮 (D)壓縮.膨脹.冷凝.蒸發

35.空壓機之安全閥其輸出管路在關閉時空氣壓力不得超過最高使用壓力的多少%? (A)10 % (B)20 % (C)15 % (D)5 %

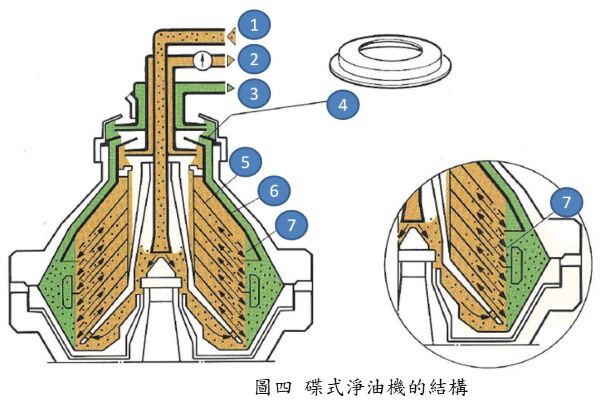

36. 圖四為碟式淨油機的結構其中的盤堆(Disk stack)為圖號幾?

(A)4 (B)5 (C)6 (D)7

37.圖四為碟式淨油機的結構其中水出口(Water outlet)為圖號幾?

(A)1 (B)2 (C)3 (D)5
