111年 - 111-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_二等大管輪：電子與自動控制#141328

1. 如圖13試求 I₁ 。 (A) I₁ =0A (B) I₁ =1A (C) I₁ =2A (D) I₁ =3A

2. 如圖14試求4歐姆的電壓降 ? (A)24V (B)16V (C)12V (D)6V

3.如圖41，求2Ω的功率。 (A)30W (B)40W (C)50W (D)60W

4. 在PID控制系統中如果發現系統輸出響應有嚴重的穩態誤差出現，並且系統反應速度變慢的情形，應立即作何處理： (A)將P控制器調大 (B)將I控制器調大 (C)將D控制器調大 (D)將PID控制器同時調大

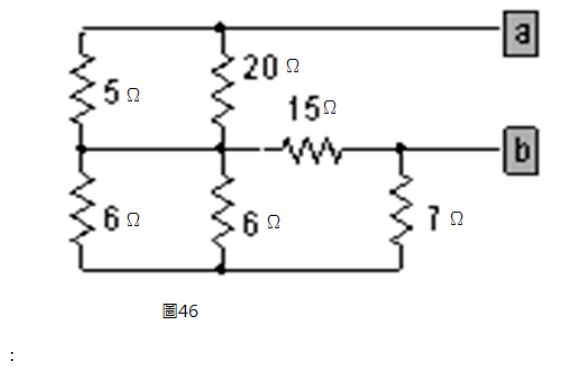

5. 試計算圖46的電阻電路之等效電阻阻值R_ab為 ： (A)10Ω (B)15Ω (C)20Ω (D)25Ω

6. 如圖的電路，試問流經1K歐姆電阻的電流為多少 ？ (A)10mA (B)5mA (C)2mA (D)1mA

7.某一個實測的R_L電路中使用電源為110伏特60Hz，測得輸出電流及功率為5A及400瓦 ，則該電路的電阻阻值為？ (A)16歐姆 (B)22歐姆 (C)38歐姆 (D)6歐姆

8. 戴維寧定理是指？ (A)電源與電流所形成的斜率為電阻值 (B)電路中沿著一個封閉迴路 的所有電壓昇與電壓降的總和為零 (C)電路中任何一個節點的流入電流等於流出電流 (D)電路中任取AB二點，從AB二點看這個電路都可視為一個電壓源與電阻相串聯的電 路

9. 在交流轉換為直流的電源電路中並聯電容可以產生作用？ (A)分流 (B)分頻 (C)分壓 (D)穩壓

10.將10W， 100Ω和15W，1kΩ的兩個電阻串聯起來，所允許流過的最大電流大約為？ (A)0.25A (B)0.2A (C)0.15A (D)0.12A

11. 日常所使用的交流電源其波形屬於？ (A)方波 (B)三角波 (C)弦式波 (D)橢圓波

12. 關於電感的下列說法，錯誤的是？ (A)電感在穩態電路中相當於短路 (B)電感是耗能元 件 (C)電感是金屬線圈元件 (D)電感中的電流不隨電壓立即改變

13. 發電機之能量變化係 (A)機械能變換為電能 (B)電能變換為機械能 (C)電能變換為熱能 (D)熱能變化為電能

14.圖10的電路可視為下列何種場合的接線？ (A)發電機的昇壓 (B)配電降壓 (C)電力阻隔 (D)阻抗匹配

15. 一變壓器的匝數比為1:6，若初級線圈的輸入電壓為50V，則次級線圈的輸出電壓為何? (A)100 V (B)150 V (C)200 V (D)300 V

16. 要改善變壓器中的磁滯現象最好的方法是？ (A)增加單位體積中的矽鋼片數目 (B)增加 繞線數目 (C)增加變壓器體積 (D)使用軟鐵作為鐵蕊材質

17. 稱為發電機定則者為： (A)安培右手定則 (B)安培左手定則 (C)佛萊銘右手定則 (D)佛萊 銘左手定則

18.使用電壓100伏特，電流10安培，功率因數0.8之交流負載，其電阻值為多少Ω ： (A)8 (B)10 (C)80 (D)100

19.若單相交流電壓100伏特，電流20安培，電阻3Ω ，此電路的功率因數為： (A)0.2 (B)0.4 (C)0.6 (D)0.8

20. 下列那種方法不適合用於直流電動機之速度控制？ (A)改變端電壓 (B)改變負載電流 (C)改變外加電樞電路電阻 (D)改變磁場

21. 三相感應電動機若使用自耦變壓器進行降壓起動，若降壓比為1/2，則其起動轉矩為全 電壓起動轉矩的 (A)1/4 (B)1/2 (C) (D)1/8

22. 造成蓄電池的極板硬化的可能原因為： (A)液面太低，極板露出 (B)充放電過於頻繁 (C)充電電流低於正常值 (D)未定期使用衡壓充電

23. 在何種狀況下蓄電池的極板硬化，應予以更換極板？ (A)正常充電時端電壓回升的數度 較慢 (B)充電完成後電解液的比重值下降 (C)充電完成後電解液的PH值下降 (D)正常充電下，電解液比重無改變(低於1.18以下)

24. 電阻器兩端之電壓與流過電流之關係須符合那一定理? (A)歐姆定理 (B)安培定理 (C)法拉第定理 (D)佛來明右手定理

25.如下圖之電路，若V=60伏特，若 ，其電流I為 ： (A)2A (B)1A (C)0.5A (D)0.2A

26. 平衡三相負載相電壓為220V與相電流為2A相位差60度其消耗實功率為? (A)660W (B)440W (C)330W (D)220W

27. 兩個20亨利電感器串聯電感值會變化為多少? (A)10亨利 (B)20亨利 (C)30亨利 (D)40亨 利

28. 一個40歐姆電阻與一個40歐姆電容抗串聯後其電壓與電流相位關係為何? (A)電壓與電 流同相 (B)電壓落後電流30度 (C)電壓落後電流45度 (D)電壓超前電流45度

29. 下列那一個不是一般的交流正負電訊號? (A)正弦波 (B)拋物線波 (C)方塊波 (D)三角波

30. 對於電感性負載之敘述，那一項有誤? (A)產生感應功率 (B)是落後性負載 (C)電壓相位 落後電流 (D)馬達經常會形成此負載

31. 關於佛萊銘左手定則，下列那一個敘述有錯? (A)用於發電機 (B)大姆指代表產生的運動 方向 (C)食指代表磁場方向 (D)中指代表電流方向

32. 下列那一個不是發電機並聯運轉之目的? (A)滿足電路系統負載需求 (B)增加整個電路之 電容量 (C)改善功率因數 (D)提高供應電力系統之穩定性

33. 關於蓄電池之補充充電何者為非? (A)用極小電流連續充電 (B)補償電池內部損失 (C)緊 急需求時經常採用此充電方式 (D)保持電池滿荷狀態

34. 關於蓄電池之緊急充電何者為非? (A)用極大電流緊急充電 (B)對極板損害甚劇 (C)緊急 事故時經常採用此充電方式 (D)不需有人特別留意

35. 一個電容器所儲存電量為2000p庫倫其電壓為10伏特則其電容為何? (A)2000p法拉 (B)1000p法拉 (C)200p法拉 (D)100p法拉

36. 一個負載其電壓(有效值)大小為 10(V)，負載阻抗為4+i3Ω，其所消耗的實功率(平均功 率)的大小為何？ (A)40W (B)30W (C)16W (D)12W

37. 由電阻器、電感器與電容器串聯所構成之RLC串聯電路，當電壓源為Vmsin(2πft)，當電壓源的頻率為 時，RLC電路電壓與電流相位關係為何？ (A)電壓與 電流同相位 (B)電壓相位落後電流相位 (C)電壓相位超前電流相位 (D)電壓相位與電流 相位無關

38. 一個電容器其電容值為132.6μF，接於110V、60Hz交流電源上，求其實功率(平均功率 )為何？ (A)0W (B)302.5W (C)605W (D)1210W

39. 一個電阻器及電感器串聯所構成的RL電路，其阻抗值為 ，求其電壓為何？ (A) (B) (C) (D)

40. 使用三具容量及線圈常數相同的單相變壓器做三相Δ—Δ接線時，此接線適用於何種場 合？ (A)此接線適用於高電壓大電流之場合 (B)此接線適用於高電壓小電流之場合 (C)此接線適用於低電壓大電流之場合 (D)此接線適用於低電壓小電流之場合

41. 如下圖所示，求ab兩端所得戴維寧等效電路中等效電阻Rth 為何 ？ (A)9Ω (B)6Ω (C)3Ω (D)2Ω

42. 目前船上使用之交流發電機，其電壓較可能為下列何者？ (A)110 伏特 (B)220 伏特 (C)330 伏特 (D)440 伏特

43. 同步發電機電樞之感應電流所產生的電樞磁通，會增加或減少激磁磁場之強度，此現 象稱何種反應現象之一? (A)電磁反應 (B)激磁反應 (C)定子反應 (D)電樞反應

44. 並聯中之交流發電機，其原動機之角速度需相同，若不同會產生何種現象，而脫離同 步? (A)異位現象 (B)失速現象 (C)異壓現象 (D)追逐現象

45. 在控制系統組成元件中，專司修正操作的裝置，它尤如人的手腳，該電子元件是何名 稱 (A)控制器 (B)致動器 (C)回授器 (D)比較器

46. 船上防爆型燈，當燈炮損壞時，用何種工具把燈罩上緊螺栓拆下來，換新燈炮? (A)用 活動扳手拆下 (B)用開口扳手拆下 (C)用Ring扳手拆下 (D)以電源開關扳手切斷電源後 ，再取下該扳手拆下

47. 如圖示，這類控制器操作模式是輸出信號與輸入信號的時間變化率成比例，故輸入變 化率越大，其修正動作值也越大，所以不能單獨使用，必須與其他控制搭配使用，以 彌補比例控制的缺點，此為何種控制模式？(A)比例積分控制 (B)積分控制。 (C)比例微分控制。 (D)綜合控制。

48. 下列有關大型三相感應電動機的敘述何者正確？ (A)定子繞組共計有六組 (B)繞組可改 變外在接線之方式而形成Y接法或Δ接法 (C)在起動時間限制起動電流而採取Δ接法 (D)運轉時則靠控制電路切換為Y接法

49. 單相交流感應電動機中，效率最低者為何？ (A)電容起動分相式 (B)永久性電容分相式 (C)雙值電容式 (D)蔽極式

50. 下列有關鉛蓄電池充滿電時所產生現象之敘述何者錯誤？ (A)電解液的相對比重上升為 1.275～1.31 (B)單個電池電壓為2.6V左右維持不變 (C)正負極上有大量氣泡溢出 (D)電 解液中硫酸濃度減小
