115年 - 115 司法特種考試_三等_司法事務官營繕工程事務組、檢察事務官營繕工程組：結構設計（包括鋼筋混凝土設計與鋼結構設計）#143436

(一)試說明 W 的含義為何？

(二) SD280 鋼筋規定的降伏強度（N/mm²）為何？

(三) SD420 鋼筋規定的降伏強度（N/mm²）為何？

(四) SD420W 鋼筋規定的降伏強度（N/mm²）為何？

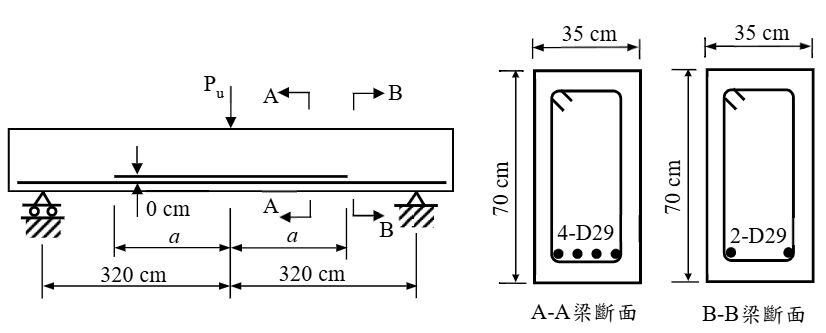

二、有一鋼筋混凝土簡支梁，矩形梁斷面寬度 b = 35 cm，總深度 h = 70 cm。 梁配置單層 D29 拉力鋼筋。全梁配置 D13 肋筋不少於規範規定的最小值， D13 閉合肋筋的淨保護層為 4 cm。常重混凝土抗壓強度 f'c= = 280 kgf/cm²。 未塗布環氧樹脂拉力鋼筋的降伏強度 f_y= 4200 kgf/cm²。簡支梁跨度中央 承載因數化集中載重 P_u = 32 tf。忽略混凝土梁的自重，試依彎矩決定實 際鋼筋截斷點，計算 a 的長度為多少？（25 分）

三、承第二題，簡支梁跨度中央承載之集中載重，其中使用靜載重 P_D = 8 tf。 忽略混凝土梁的自重，試計算此簡支梁於使用靜載重作用時，跨度中央 之即時撓度為多少？（25 分）

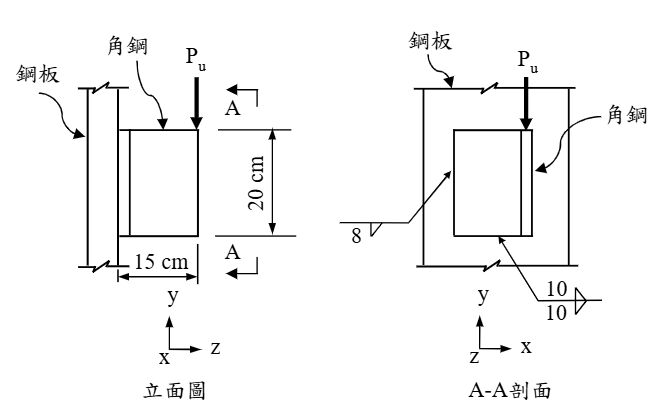

四、圖示為一角鋼銲接於一鋼板上，角鋼為L150✖150✖19，長度為20cm， 於角鋼端點承載因數化集中載重P_u。角鋼與鋼板之銲接使用銲條為 E70XX，F_EXX=4.9tf/cm²。試以極限設計法，計算銲道所能承載之最大 因數化載重Pu為多少？計算時，請依圖示的坐標列計算式。（30分） 參考公式：Φ0.6F_EXX，Φ=0.75。
