題組內容

一、圖中 L 型碳鋼圓棒之一端嵌入牆中（Clamped），另一端為自由端（Free end），直徑 30 mm，當圓棒自由端受到= -800 N 之集中力。給定材料降伏強度 = 400 MPa，求鋼棒在牆面端點之：

(二)該點受扭矩 T 產生之剪應力τ，受彎矩 M 產生之彎矩應力σ。

詳解 (共 1 筆)

王正育

詳解 #6384574

2025/04/22

扭轉剪應力

τ=Tr/J=800*750*(30/2)/(π*30^4/32)=113.177 MPa

圓桿邊緣

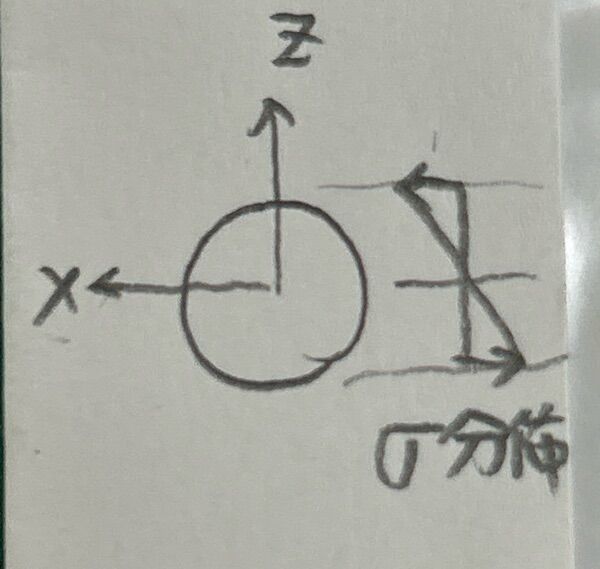

彎矩應力

σ=My/I=800*300*(30/2)/(π*30^4/64)=90.541 MPa

圓桿頂邊拉應力；底邊壓應力
