109年 - [無官方正解]109 全國高級中等學校學生技藝競賽考試_農業類:生物產業機電#141101

1.一齒輪之齒根圓與其相嚙合齒輪之齒頂圓，兩者之徑向距離，稱為 (A)工作高度 (B) 齒腹 (C)背隙 (D)間隙。

2.模數為 8 mm，齒數為 40 齒之正齒輪，其節徑為 (A)320 (B)300 (C)280 (D)260 mm。

3.以一個圓置於一直線上滾動，其圓周上任何一點所形成的軌跡為(A)外擺線 (B)內擺 線 (C)正擺線 (D)漸開線。

4.我國國家標準(CNS)所制定之漸開線齒輪壓力角為 (A) 14.5° (B) 15° (C) 20° (D) 22.5°。

5.漸開線齒輪的壓力線會與下列哪一個圓相切 (A)齒根圓 (B)基圓 (C)節圓(D)齒冠圓。

6.一輪系中，若僅有一輪固定，而其他各輪圍繞在此固定輪旋轉者，則稱為 (A)回歸 輪系 (B)單式輪系 (C)複式輪系 (D)周轉輪系。

7. 如圖所示之輪系組合，若 A 軸順時針 50rpm，則 C 軸與 B 軸的轉速分別為 (A) 200，1250 rpm (B) 1000，200 rpm (C) 200，1000 rpm (D) 250，100 rpm。

8.一般舊式車床的後列齒輪系，是哪一種輪系的應用 (A)周轉輪系 (B)複式輪系 (C)單式輪系 (D)回歸輪系。

9.帶式制動器，緊邊張力 F1，鬆邊張力 F2，鼓輪之直徑為 D，則制動扭矩為 (A) (B) (C) (D)。

10. 如圖所示塊狀制動器，已知輪徑為 30cm，摩擦係數為 0.4， 欲產生 900N-cm 之制動扭矩，則所需之制動力 P 為多少 N？ (A) 30 (B) 40 (C) 50 (D) 60 N。

11. 凸輪從動件之運動方向與接觸點之公法線所夾的角度，稱為 (A)導程角 (B)傾斜角 (C) 壓力角 (D)公切角。

12. 一曲柄搖桿機構之死點位置是發生在(A)連桿與從動曲柄垂直 (B) 連桿與主動曲柄垂 直 (C) 連桿與從動曲柄共線 (D) 連桿與主動曲柄共線。

13. 汽車轉向時其前輪轉彎是應用何種機構？ (A)滑塊曲柄機構 (B)相等曲柄機構 (C)牽 桿機構 (D) 平行曲柄機構。

14. 橢圓輪為下列何種機構的應用？(A) 雙曲柄機構 (B)雙搖桿機構 (C)平行曲柄機構 (D)等腰連桿機構。

15. 無聲棘輪之單方向傳動是利用何種原理。(A)向心力原理 (B)離心力原理 (C)摩擦力原 理 (D)慣性原理。

16. 機件組合時，用於螺栓與螺帽間之彈簧墊圈的主要作用為 (A)調整承接面 (B)增加螺 帽回鬆阻力 (C)節省施工時間 (D)加強螺栓強度。

17.凸輪及離合器所使用之彈簧，其作用為 (A)儲存能量 (B)控制機件運動 (C)緩衝及吸 收振動能 (D)產生作用力。

18. 定位銷的功用在使兩機件 (A)夾緊在一起 (B)相對的位置能確定 (C)使一機件能圍繞 著定位銷在另一塊上旋轉 (D)使一機件在另一塊上作正確的滑動。

19.兩拉伸彈簧，其彈簧常數分別為 150N/cm 與 100N/cm，串聯後在下方懸掛 150N 之負 載，則該組彈簧之總伸長量為若干 cm？ (A)0.6 (B)1.5 (C)2.0 (D)2.5

20. 平鍵 10×8×30 單圓端中，8 代表 (A)長度 (B)寬度 (C)高度 (D)軸的直徑。

21.兩彈簧K₁與K₂串聯後，再與第三根彈簧?3並聯使用，此時之彈簧常數為 (A)(B)(C) (D)。

22.萬向接頭之兩軸夾角愈大，則角速比變化 (A)不變 (B)愈大 (C)愈小 (D)不一定。

23. 若一皮帶之有效拉力為 300N，緊邊張力為 500N，則總拉力為多少 N？ (A)200 (B)400 (C)700 (D)800。

24.一對三階相等塔輪，如右圖所示，若主動軸之轉速為 N=500rpm，從動軸之最低轉速n₅=250rpm，則從動軸其他二 階n₁與n₃之轉速分別為多少 rpm？
(A) n₁=250rpm, n₃=500rpm (B) n₁=1000rpm, n₃=250rpm (C) n₁=500rpm, n₃=250rpm (D) n₁=1000rpm, n₃=500rpm。

25. 一鏈輪機構，欲得到順暢之傳動，鏈輪齒數不得少於 (A)15 (B)20 (C)25 (D)30。

26.下列有關摩擦輪的敘述中，何者錯誤？ (A)從動軸阻力過大時，兩輪的接觸面完全滑 動，使機件不致損壞 (B)可能發生相對滑動，速比不準確 (C)不能夠傳送較大的動力 (D)由於兩機件直接接觸，運動時噪音大。

27.有關太陽電池的敘述，下列哪一項是錯誤的？(A)利用 PN 結把光變成電的半導體元件 (B)具有蓄電的電池機能 (C)不需燃料 (D)無噪音。

28. 下列哪一項不是水平軸形風車？(A)螺旋槳式 (B)荷蘭式 (C)達留斯式 (D)多葉式。

29.下列哪一項可以說明三相感應電動機的旋轉原理？(A)Arago 圓板 (B)Sabathe 循環 (C)Stirling 引擎 (D)佛萊銘右手定則。(出處：復漢，生物產業科技機具，P.22)

30.有關汽油引擎汽油與空氣之混合比(質量比)的敘述，下列哪一項是正確的？ (A)理論 混合比約 15:1 (B)理論混合比約 1:10 (C)最大出功發生在混合比 12.5:1 (D)最小消 費率之混合比在 1:16～1:18。 (出處：復漢，生物產業科技機具，P.25)

31.有關柴油引擎的敘述，下列哪一項是正確的？ (A)農工用燃燒室大都為預燃燒室式 (B)燃料成粒徑 10～100 nm 的霧狀噴射於燃燒室 (C)低速柴油引擎近似定容積循環 (D)高速柴油引擎近似定壓循環。

32.假設 X 為車輪前進速度，Y 為車輪周速度，則滑轉率為： (A)(X-Y)/X (B)(Y-X)/Y (C)(X-Y)/Y (D)(Y-X)/X。

33. 有關乘用型高速插秧機的敘述，下列哪一項是錯誤的？ (A)採用旋轉式插秧機構 (B) 振動較曲柄式插秧機構小 (C)插秧爪安裝在行星齒輪組內的太陽齒輪 (D)移行裝置 以車輪和浮板二系統支持機身重量。

34.肩掛形雜草割除機在長管的一端安裝有引擎和離合器，該離合器為哪一種形式？ (A)單磨擦片離合器 (B)爪狀離合器 (C)超速離合器 (D)離心離合器。

35.有關自脫聯合收穫機的敘述，下列哪一項是錯誤的？ (A)稻株以往復運動的割刀割取 (B)精粒以 1 號螺旋輸送機送往榖粒口或榖粒箱 (C)穗片以還原用 2 號螺旋輸送機送 回脫粒室 (D)草屑及塵埃以 3 號螺旋輸送機排出。

36.若 W 為含水量，D 為乾物量，則以濕重量為基準之含水率(%)的敘述，下列哪一項是 正確 的 ？ (A)[W/(D+W)]x100 (B)(W/D)x100 (C)[2W/(D+W)]x100 (D)[W/(DW)]x100。

37. 下列何者不屬於三用電表可量測項目? (A)電壓 (B)電流 (C)電感 (D)電阻。

38.在數位邏輯中，反或閘(NOR)的符號為? (A) (B) (C) (D) 。

39. 三相交流感應馬達的扭力和下列哪一項成正比? (A)頻率 (B)電壓 (C)電流 (D)相 位。

40.右圖為六個自由度的機構，其中有三個是 X、Y、Z 軸平 移，另有三個是 X、Y、Z 軸旋轉，此機構稱為? (A)日內瓦機構(B)行走樑 (C)史都華平台 (D)滑台。

41.下列何者不是機械手臂的座標結構? (A)直角座標 (B)三角座標 (C)極座標 (D) 圓筒 座標。

42.下列何者不是扭力矩的使用單位? (A) kg-cm (B) N-m (C) lb-ft (D) PSI。

43.右圖表示 (A)NOR (B)NAND (C)XOR (D)OR 邏 輯 。

44.單位符號標註 SI 表示 (A)公制單位 (B)英制單位 (C)國際單位 (D)技術單位 系統。

45.兩個 2Ω 電阻並聯後總電阻值為 (A)1Ω (B)2/ 3Ω (C)1/ 2Ω (D)2Ω 。

46. Hammer 是下列那一種工具之英文名辭？ (A)手鎚 (B)開口扳手 (C)梅花扳手 (D)斜 口鉗。

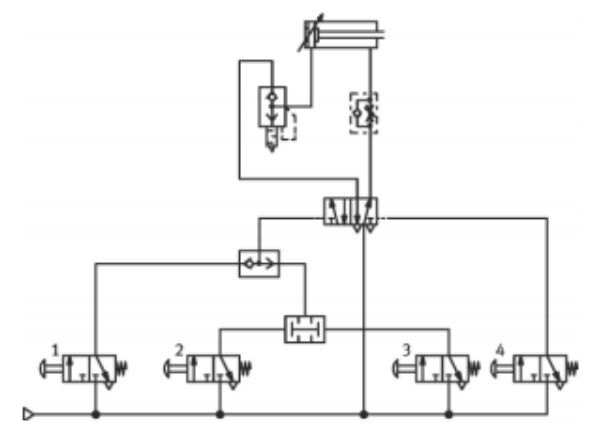

47.在下圖中欲使氣壓缸前進，正確的啟動法是 (A)按閥 1 (B)按閥 2 (C)按閥 3 (D)按閥 4。

48.如右圖輸入 x、y 和輸出 A 的邏輯關係式為 (A)x＋y＝A (B) x•y=A (C) x̅ + y̅=A (D) x̅•y̅=A。

49.右圖電氣-氣壓迴路，在壓按一下 st1 時， 下列敘述何者正確? (A)氣壓缸伸出、後 退往復動作一段時間後，自動退回後限停 止 (B)氣壓缸伸出、後退往復動作，在壓 按一下 st2 閥後，氣壓缸退回後限停止 (C)氣壓缸伸出、後退往復動作，在達到預 定次數後，氣壓缸可退回後限停止 (D)氣 壓缸伸出、後退往復動作，在達到預定次 數後，氣壓缸伸出至前限位置停止。

50.下圖中 A 氣壓缸推動一支不彎曲之槓桿，在 B 側產生工 作能，下列敘述何者正確? (A) A 缸出力 1500N，B 缸出力 1000N (B) A 缸移動距離 100mm，B 缸移動距離 200mm (C) A 缸移動速率 20mm/sec，B 缸移動速率 10mm/sec (D) A 缸後退時，B 缸移動方向向下。
