112年 - 112 全國高級中等學校學生技藝競賽考試_海事水產類:船舶機電#141682

1.單位時間(單位為秒)內通過某一導體橫截面的電荷量大小(單位為庫倫)此定義量為何?其單位為 何? (A)電阻(單位歐姆) (B)功率(單位瓦特) (C)電流(單位安培) (D)電壓(單位伏特)

2.應用佛萊明左手定則，拇指、食指與中指伸開互相垂直，試問拇指所指之方向代表下列何者？ (A)磁場方向 (B)電流方向 (C)運動方向 (D)電流大小

3.安培右手定則中，手握導線，則大拇指以外之其餘四指代表何種意義？ (A)磁場方向 (B)電流方向 (C)運動方向 (D)頻率大小

4.使用三顆相同的12V電池並聯後(所有正端接在一起、所有負端接在一起)，並聯至一顆6歐姆的電阻 上，一般而言單一顆12V電池所提供功率為何? (A)72W (B)36W (C)12W (D)8W

5.使用三顆相同的12V電池串聯後(第一顆電池負端接第二顆電池正端、第二顆電池負端接第三顆電池 正端)，第一顆電池正端串聯至一顆6歐姆的電阻上(再接至第三顆12V電池負端)，一般而言單一顆12V 電池所提供功率為何? (A)72W (B)36W (C)12W (D)8W

6.使用 12V 電源之直流電動機，若其電流為 2A ，則其消耗之電功率為何？ (A)3W (B)6W (C)12 W (D)24W

7.在RLC 串聯電路中，當R= 、L=0.01H、C=0.0001F時，產生串聯共振(諧振)現象之角頻率 為何? (A) ω_r=10 rad/s (B) ω_r=100 rad/s (C) ω_r=1000 rad/s (D) ω_r=10000 rad/s

8.交流電路之功率因數為 60%，若負載為電動馬達，電源電壓為 120V，頻率為 60Hz，取用電流為 20A，今欲提高功率因數至 80%，應並聯一個約多少F的電容? (A)C=134.7 微 F (B)C=154.7 微 F (C)C=174.7 微 F (D)C=194.7 微 F

9.一個串聯的RL接於一個110V60Hz的交流電其功率因數為80%，若R=100 ，求其電感L約為多少H? (A)L=0.159H (B)L=0.179H (C)L=0.199H (D)L=0.219H

10.下列哪一個不是直流發電機因為電樞反應所造成的主要影響? (A)中性面偏移，而造成換向困難 (B)減少發電機的感應電動勢 (C)發電機轉速變慢 (D)主磁通傾斜

11.直流電機的主要四大損失中哪一個受所接負載大小變動影響最大? (A)銅損 (B)機械損 (C)磁滯損 (D)渦流損

12. 直流發電機之電樞採用矽鋼片疊製而成，其目的是為減少何種損失？ (A)磁滯損 (B)機械損 (C)銅損 (D)渦流損

(1)總電阻(3%)，

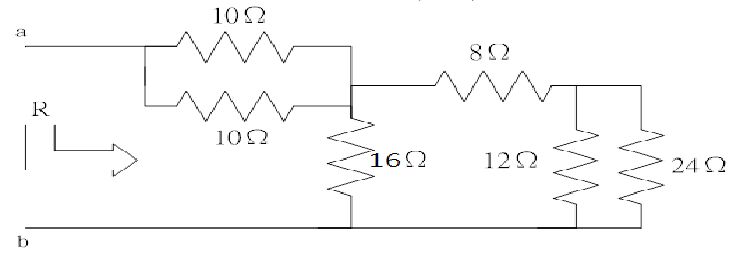

2 . 求下圖 a b 兩端之求得的等效電阻 R = ? ( 1 0% )

 (1) 總阻抗 ?( 2% )，

(2) 若 v(t)=110√2sin(wt)(V)，i(t) ? ( 2% )，

(3)視功率 ( S) 、 實功率 ( P ) ? ( 4% ) ，

(4) 功率因數 ( P F) ? ( 2 % ) 。

(1)為多少 kW？(5%)，

(2)為多少馬力 HP ？(5%)
