115年 - 115-2 航海人員測驗 _ 一等管輪：船用電機與自動控制#140565

科目：船用電機與自動控制(概要) | 年份：115年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：船用電機與自動控制(概要)

選擇題 (40)

1. 如圖所示電路，當輸入端為正弦波，則下列何者為正確輸出波形？
(A) 方波
(B) 三角波
(C) 正弦波
(D) 無法輸出
2. 直流發電機而言，中間極之極性，必須與其轉動方向前面一個主磁極之極性相同。其主要用途在於防止哪一項不良結果？
(A) 銅損及鐵損
(B) 去磁電樞反應
(C) 過載跳機
(D) 電壓過低反應
3. 在多部發電機手動並聯整步過程中需使發電機頻率一致，要調整哪一個裝置？
(A) 透過調速器來調整
(B) 透過同步指示燈來調整
(C) 透過激磁機來調整
(D) 透過同步儀來調整
4. 下列何者可用來完成對柴油主機的起動、換向、制動、停油等邏輯程序控制？
(A) 遙控裝置
(B) 監視裝置
(C) 測速裝置
(D) 安全保護裝置
5. 如圖所示之電路，其充電時間常數為何？
(A) 0.1微秒
(B) 1微秒
(C) 10微秒
(D) 100微秒
6. 一般黏度計量測，以下列何種形式呈現？

(A) 電流
(B) 速度
(C) 溫度
(D) 壓力
7. 下列何種迴路是回授控制系統的主要結構？

(A) 開迴路
(B) 閉迴路
(C) 上迴路
(D) 下迴路
8. 在控制、監視與警報的程序當中，很重要且根本的一個環節為下列何者？

(A) 紀錄
(B) 量測
(C) 輸入
(D) 輸出
9. 三相感應電動機轉動之來源為何？

(A) 由定子之旋轉磁場於轉子線圈產生感應電流形成旋轉轉矩
(B) 由轉子之旋轉磁場於定子線圈產生感應電流形成旋轉轉矩
(C) 由轉子之旋轉磁場於轉子線圈產生感應電流形成旋轉轉矩
(D) 由定子之旋轉磁場於定子線圈產生感應電流形成旋轉轉矩
10. 具有相序指示器的控制箱為下列何者？

(A) 發電機盤
(B) 岸電盤
(C) 緊急發電機盤
(D) 饋電盤
11. 交流感應電動機轉速的快慢可由下列何者決定？

(A) 激磁電壓的振幅大小
(B) 控制外加電壓的大小
(C) 激磁電壓的相位
(D) 控制電壓的相位
12. 附圖所示之電子符號代表何種電子元件？

(A) NPN電晶體
(B) PNP電晶體
(C) 場效電晶體(FET)
(D) 單接面電晶體(UJT)
13. 船舶主機的轉速控制系統在何種狀況下會使調速器頻繁的大幅度調節供油量？
(A) 風平浪靜時
(B) 惡劣海況時
(C) 進出港時
(D) 沿岸航行時
14. 過激磁的同步電動機屬於下列那種類型負載？
(A) 電阻型負載
(B) 電感型負載
(C) 電容型負載
(D) 在電感與電阻型之間反覆變動
15. 已知交流負載的複功率 (Complex power) S 為 S = P + jQ，其中 P 為實功，Q 為虛功，\[j = \sqrt{-1}\]
，則負載的視在功率 (Apparent power) 大小為何？

(A) P+Q
(B) P
(C) Q
(D) \(\sqrt{P^2 + Q^2}\)
16. 於交流電路中，檢出電流之比流器 (CT)，若二次側斷路而未接地，將可能發生何種情形？

(A) 高壓觸電危險
(B) 過電流燒損
(C) 高頻震盪
(D) 無影響
17. 關於直流電動機的起動控制，下列敘述何者正確？
(A) 在電樞迴路中並聯電阻以減少起動電流
(B) 在電樞迴路中串聯電阻以減少起動電流
(C) 在電樞迴路中並聯電阻以增加起動電流
(D) 在電樞迴路中串聯電阻以增加起動電流
18. 電腦運算中為簡化「減法運算」及「邏輯操作」，通常使用哪一運算方式進行？
(A) 補數
(B) 二進位數
(C) 十六進位數
(D) 正負號
19. 主電源供應失效，緊急發電機能自動啟動，並應能自動連接至緊急配電盤，若按船級協會規定必須在幾秒內承擔其滿載負荷？
(A) 10秒
(B) 20秒
(C) 45秒
(D) 60秒
20. 鍋爐常採用差壓式轉換進行水位檢測，而轉換器的信號通常為多少氣壓訊號？
(A) 0.2~1.0 bar
(B) 1.0~2.0 bar
(C) 2.0~3.0 bar
(D) 2.5~3.5 bar

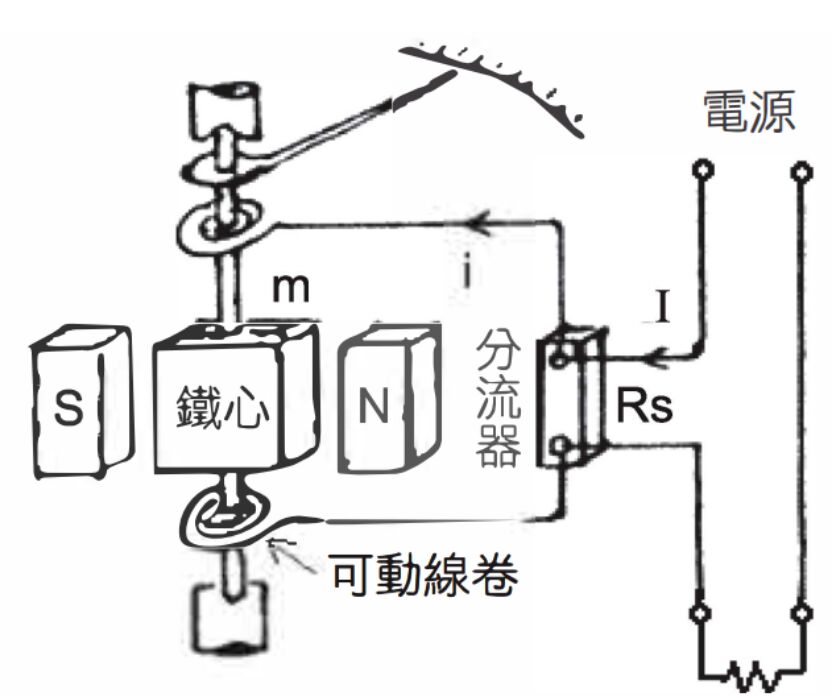

21. 指針式電表主要是用可動線圈m攔幅來顯示量測結果，以下關於量測直流電壓與電流的描述，何者錯誤？
(A) 流經m的電流越大，指針擺幅越大
(B) 量測電壓時，需靠分流器限制流經m的電流
(C) 量測電壓時，需靠倍率器限制流經m的電流
(D) 流經m的電流過大時，會造成線圈發熱受損
22. 以下何者非電力計器之主要構件？

(A) 保護裝置
(B) 控制裝置
(C) 制動裝置
(D) 驅動裝置
23. 下列何者不是電氣設備接地的主要目的？

(A) 防止電擊
(B) 防止火災及爆炸
(C) 啟動保護設備
(D) 預防電氣設備過載
24. 依據SOLAS要求，應急發電機必須能夠在船舶橫向傾斜與縱向傾斜分別至多少度的情況下，任一條件下應急發電機仍然能夠正常運行，滿足全額額定功率的要求？
(A) 橫向傾斜 \(22^{\circ}\) 和縱向傾斜 \(10.5^{\circ}\)
(B) 橫向傾斜 \(10.5^{\circ}\) 和縱向傾斜 \(22^{\circ}\)
(C) 橫向傾斜 22.5° 和縱向傾斜 10°
(D) 橫向傾斜 20.5° 和縱向傾斜 15°
25. 下列何種檢驗方式，可在電機運轉時檢查電樞短路狀態？
(A) 平衡檢驗法
(B) 內音響器檢驗法
(C) 逐條計器檢驗法
(D) 音響器法
26. 自動除氣浮子闖其作用在蓄積壓力燃油管路系統中產生的氣體並，其稱為ADFA，其英文全文書寫為：
(A) Automatic Degas Fuel Valve
(B) Automatic Defuel Float Valve
(C) Automatic Degas Float Valve
(D) Automatic Defuel Fluid Valve
27. 關於壓力量測裝置的線性差動變壓器(Linear Variable Differential Transformer, LVDT)對於壓力量測的描述，何者正確？
(A) 是一種利用平移運動轉換成電氣訊號的元件
(B) 是一種利用平移運動轉換成阻抗訊號的元件
(C) 是一種利用旋轉運動轉換成電氣訊號的元件
(D) 是一種利用旋轉運動轉換成阻抗訊號的元件
28. 當各類量測訊號傳輸給控制器或處理器運算時，需將類比(Analog)訊號轉換成數位(Digital)訊號，下列何者描述正確？
(A) 8位元AD轉換器，若以16進制表示，最大值為FF
(B) 7位元AD轉換器，若以16進制表示，最大值為7E
(C) 6位元AD轉換器，若以16進制表示，最大值為41
(D) 4位元AD轉換器，若以8進制表示，最大值為16
29. 關於可變螺距螺槳，以下何者有誤？
(A) 利用油壓pump加壓送至各管路上
(B) 以可變螺距(pitch)改變而控制推進方向
(C) 改變前進方向須將主機反轉
(D) 可利用電磁閥開關控制推進切換
30. 比重計的用途是？

(A) 用在淨油機估算油水比例
(B) 用來量測造水機淡水出口的含鹽量
(C) 用來量測造水機海水入口的含鹽量
(D) 測試鉛酸電池的狀態與電量
31. 3個並聯的電阻，其值分別為 \(10\Omega\)、\(40\Omega\)、\(120\Omega\)，再與一個 \(10\Omega\) 的電阻串聯，其等效電阻值是：
(A) \(127.5\Omega\)
(B) \(7.5\Omega\)
(C) \(17.5\Omega\)
(D) \(47.5\Omega\)
32. 三相、220V、60Hz、6極、10kVA之電動機，其滿載功率因數為

\[\cos \theta = 0.6\]

(滯後)，今欲將功率因數提高至

\[\cos \theta = 0.8\]

(滯後) 時，所須加入電容器之總容量為多少var？

(A) 746 VAR
(B) 1500 VAR
(C) 2000 VAR
(D) 3500 VAR
33. 壓力計器中為容易彎曲，封閉於容器內，當壓力加於其一面時，即可變換成位移變化為？
(A) 彈力體型
(B) 伸縮靠式
(C) 膜片式
(D) 電力式
34. 關於交流電樞斷路檢驗，可用檢驗燈測定斷路的相，以下何者描述錯誤？
(A) Y形連接，需將一檢驗引線與中點連接，另一引線逐一與三引線相接
(B) 若為△形聯接，則須拆開每相的聯接，分別檢驗各相。
(C) 不論Y形還是△形聯接，都須拆開每相的聯接，分別檢驗各相
(D) 有斷路的相，檢驗燈將不發亮
35. 使用比重計測試鉛酸電瓶電量狀態，何者正確？
(A) 浮子桿上的讀數高於1.260時，其電瓶即已完全沒電
(B) 浮子桿上的讀數低於1.140時，其電瓶即已完全飽電
(C) 某電池電解液比重較其他電池低0.025 點至0.050 點時，表示該電池比其他電池更健康
(D) 某電池電解液比重較其他電池低0.025 點至0.050 點時，表示該電池即將失效
36. 關於一般電流檢出器與電壓檢出器，以下說明何者正確？
(A) 電流檢出器最大輸出為110V，電壓檢出器最大輸出為5A
(B) 電流檢出器最大輸出為5A，電壓檢出器最大輸出為110V
(C) 電流檢出器最大輸出為10V，電壓檢出器最大輸出為1A
(D) 電流檢出器最大輸出為1A，電壓檢出器最大輸出為10V
37. 關於鉛酸電瓶的特性，何者正確？
(A) 比重計浮子桿的讀數高於1.260時，其電瓶即已完全沒電
(B) 某電池的比重計浮子桿讀數較其他電池低0.05點，即表示該電池更健康
(C) 正常電池下，比重計浮子桿讀數 < 1.14，代表完全放電
(D) 電池比重計浮子桿讀數不受到溫度影響
38. 關於比重計的相關描述，何者正確？
(A) 鉛酸電池若充電超過半滿，其比重計顯示值 < 1.2
(B) 溫度不會對比重結果造成影響
(C) 電池充飽電時，此時電解液的比重值最大
(D) 電池越健康，充放電時電解液的比重值變化越小
39. 下列何者因素非造成電器設備絕緣下降的主要因素？
(A) 濕度
(B) 溫度
(C) 汗損
(D) 長時間使用
40. 在低壓電動機保養項目中，對絕緣檢測項目的描述，以下何者正確？
(A) 使用三用電表量測絕緣電阻
(B) 使用500V高阻計量測絕緣電阻
(C) 使1000V高阻計量測絕緣電阻
(D) 專業的研判方法則是施加固定的加壓電壓測試

申論題 (0)
