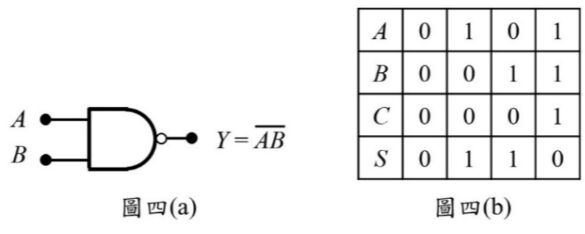

四、圖四(a)與圖四(b)分別為輸入 (A)B 之 NAND(Y =
)邏輯閘電路符號 與二進位半加法器真值表,其中 S 為 A 與 B 之和值,C 為進位。先寫出 C 與 S 的布林數學式,再以圖四(a)之雙輸入 NAND 閘實現半加法器,必 須分析所設計的電路,使用其他邏輯閘不計分。(20 分)
四、圖四(a)與圖四(b)分別為輸入 (A)B 之 NAND(Y =
)邏輯閘電路符號 與二進位半加法器真值表,其中 S 為 A 與 B 之和值,C 為進位。先寫出 C 與 S 的布林數學式,再以圖四(a)之雙輸入 NAND 閘實現半加法器,必 須分析所設計的電路,使用其他邏輯閘不計分。(20 分)
