101年 - 101-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_二等大管輪：電機電子與自動控制#143544

1. 同步發電機在固定轉速N與激磁電流If之下，電樞電流Ia的變化對端電壓Vt之影響，所繪出的曲線稱？ (A) 複合特性曲線 (B) 伏安特性曲線 (C) 無載特性曲線 (D) 外部特性曲線

2. 三相感應電動機之旋轉磁場，其轉速為何？ (A) 同步轉速 (B) 非同步轉速 (C) 1800rpm (D) 由負載決定

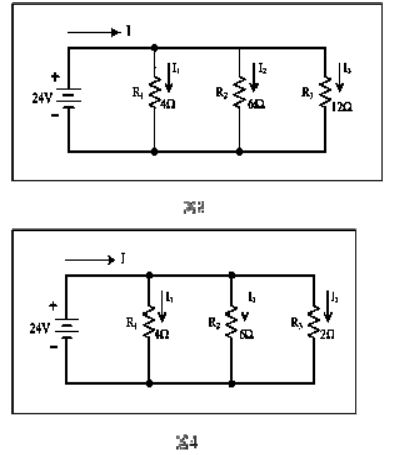

3.在圖3中，若將R₃之阻值改為2歐姆，如圖4，則電阻R₃消耗功率。 (A) 144W (B) 96W (C) 288W (D) 528W

4.如圖12當E=120V、R₁=2歐姆、R₂=3 歐姆、R₃=6 歐姆 求 R_ab。 (A) R_ab=2歐姆 (B) R_ab=3歐姆 (C) R_ab=6歐姆 (D) R_ab=4歐姆

5. 在圖27中，有一100V、1200rpm的短並聯式複激發電機，其負載電流40A、電樞電阻0.1歐姆、分激場繞組電阻120歐 姆、串激場繞組電阻0.05歐姆，試求：感應電勢? (A) E_a=106.09V (B) E_a=102V (C) E_a=40.85V (D) 以上皆非

6.有兩部發電機，每部額定輸出為45kVA、220V、功率因數為 0.8落後，假設在額定情況下作並聯運轉。若負載維持不變 ，當發電機G₂的激磁減少，使其功率因數提高至1.0時，試 求：發電機G₁的功率因數為若干? (A) 0.555 (B) 0.6 (C) 0.45 (D) 0.65

7. 圖32中之I₂電流值為幾安培? (A) -1A (B) -3A (C) 3A (D) 2A

8.如圖40，求電流源的功率? (A) 95W (B) 100W (C) 105W (D) 110W

9. 可變螺槳的轉速控制是屬於： (A) 程序控制 (B) 定值控制 (C) 追值控制 (D) 隨機控制

10. 下列對於電感性電路的敘述何者正確？ (A) 相位關係為電流領先電壓90度 (B) 電感的平均功率為零 (C)電感的實功率為 I²X L (D) 電感的虛功率為 IX_L

11. 衡量電路之間的電壓與電流之間的關係的定理是？ (A) 克西荷夫定理 (B) 安培定理 (C) 歐姆定理 (D) 弗萊明定理

12.試求圖5之等效電阻R。 (A) R=10Ω (B) R=11Ω (C) R=12Ω (D) R=13Ω

13. 串聯電感的總電感值等於各個電感的？ (A) 倒數的和 (B) 和的倒數 (C) 和 (D) 差

14. 下列關於RLC串聯的敘述何者正確？ (A) 電阻串聯阻值變小 (B) 電容串聯電容值變小 (C) 電感串聯電感值變小 (D) 電容與電感串聯必定為電容性電路

15. 在電路中串聯電阻可以引起         作用 (A) 分流 (B) 分壓 (C) 分頻 (D) 分相

16. 在一般情況下，供電係統的功率因數總是小於1，原因在於？ (A) 用電設備多屬於電感性負載 (B) 用電設備多屬於電容性負載 (C) 用電設備多屬於電阻性負載 (D) 供電負載多屬於純電感負載

17. 導體在磁場中作切割磁力線運動，產生感應電動勢，此電動勢的方向以_________來判斷？ (A) 左手定則 (B) 右手定則 (C) 左手螺旋定則 (D) 楞次定律

18. 比流器的使用，下列何者不正確 (A) 二次側可以短路 (B) 二次側可以開路 (C) 二次側應接地 (D) 不能使用在直流電路

19. 電源星形聯接時，在相電壓對稱情況下，三個線電壓也對稱，且線電壓比它們所對應的相電壓超前相位角 (A) 60 (B) 90 (C) 30 (D) 120

20. 直流電機裝設補償繞組之目的在? (A) 增強電樞磁場 (B) 增強主磁場 (C) 抵銷電樞反應 (D) 增加轉速

21. 三相感應電動機的速度控制方法有哪些？ (A) 改變外加電壓 (B) 改變極數 (C) 改變頻率 (D) 以上皆是

22. 一對稱三角形連接的三相負載，已知S=10kVA，P=6kW，該負載的功率因數為，無功功率為 (A) 0.6/8kVar (B) 0.8/8kVar (C) 0.6/6kVar (D) 0.8/6kVar

23. 控制系統中必須包含哪一些基本要素： (A) 控制器(包含致動器) (B) 感測器 (C) 受控對象 (D) 以上均是

24. 一般的開迴路控制系統中不需要何種結構？ (A) 控制器 (B) 感測器 (C) 比較器 (D) 操作器

25. △－Y的接線方式適用於何種場合？ (A) 發電機的昇壓 (B) 配電降壓 (C) 電力阻隔 (D) 阻抗匹配

26. 當激磁電流消失，而磁通量仍不為零的現象稱之為？ (A) 渦流 (B) 剩磁 (C) 磁滯 (D) 反電動勢

27. 以下何種元件沒有暫存的感應功率(亦稱虛功率)？ (A) 電阻 (B) 電感器 (C) 電容器 (D) 繼電器

28.右圖之電路，V=40伏特，R1=10Ω，R2=30Ω，其戴維寧等 效電壓" (A) 10伏特 (B) 15伏特 (C) 30伏特 (D) 40伏特

29. 三相Y接法的電路，若相電壓之有效值為V p，則線電壓之有效值V L為： (A) VL =V p (B) VL =V p / √2 (C) VL =V p / √3 (D) VL = √3V p

30. 變壓器的鐵心設計成塗了絕緣漆的矽鋼薄片所疊成，其用意在減少： (A) 銅損 (B) 渦流損 (C) 體積 (D) 重量

31. 純電阻負載的功率因數為： (A) 0 (B) 0.4 (C) 0.8 (D) 1

32. 若三相同步發電機之極數為8極，旋轉轉速為930RPM，其產生之電源頻率為： (A) 55Hz (B) 58Hz (C) 60Hz (D) 62Hz

33. 兩發電機並聯時若相位相等而電壓不一致，將會有什麼現象存在其間？ (A) 有效橫流 (B) 無效橫流 (C) 追逐現象 (D) ACB跳脫

34. 直流電動機在旋轉時會產生反電勢，反電勢Eb的公式為： (式中N為轉速，V為電壓，Φ為磁通，B為磁通密度，I為電樞電流，Ra為電樞電阻，v為速度，l為有效的磁路長度，K為電機常數) (A) Eb=KΦN (B) Eb=Blv (C) Eb=IRa (D) Eb=KBl

35. 三相感應電動機若使用自耦變壓器進行降壓起動，若降壓比為1/2，則其起動轉矩為全電壓起動轉矩的 (A) 1/4 (B) 1/2 (C) 1/√2 (D) 1/8

36. 過激磁的同步電動機屬於下列那種類型負載？ (A) 電阻型 (B) 電感型 (C) 電容型 (D) 在電感與電阻型之間反覆變動

37. 蓄電池與發電機並聯接於負載的充電模式屬於： (A) 補充充電 (B) 均衡充電 (C) 浮接充電 (D) 衡壓充電

38. 在發電機的電壓控制系統中，受控系統(controlled process)是指： (A) 發電機 (B) 比壓器(potential transformer)及電壓表組 (C)自動電壓調整器 (AVR)" (D)激磁激( exciter)"

39. 下列那項對電壓之敘述是錯的: (A) 兩點間單位電荷移動所需之能量 (B) 兩點間之電位差 (C) 一個封閉迴路電壓降總合不為零 (D) 電阻乘於其電流

40. 一般之發電機所產生之交流波形為: (A) 方波 (B) 弦波 (C) 三角波 (D) 可產生任意波形

41. 電容器在直流時兩端相當於何關係? (A) 斷路 (B) 短路 (C) 電阻器 (D) 電感器

42. 一般鉛蓄電池之電量是否充足，可由下列那一個情況來判斷? (A) 電解液顏色 (B) 電解液比重 (C) 電解液液面高低 (D) 電解液泡沫數

43. 在同步發電機(旋轉磁極式)中，如採用自激複繞式要如何連接處理產生激磁? (A) 同步發電機輸出直接產生激磁 (B) 同步發電機輸出經整流後產生激磁 (C) 經由滑環街外加直流電 (D) 不需任何激磁

44. 自動控制系統大致上不包含那一部分? (A) 檢測部 (B) 比較部 (C) 控制部 (D) 計算部

45. 下列那項對平均功率之敘述是錯的: (A) 又稱實功率 (B) 任何負載兩端電壓有效值乘於其電流有效值 (C) 一個電路電源所提供之功率等於各負載所消耗功率之總合 (D) 在直流時電阻兩端電壓乘於其電流

46. RL串聯電路中電感已完成充電，電感是儲存何種能量? (A) 磁場 (B) 電場 (C) 位能 (D) 熱能

47. 一個交流弦波訊號下列何者有錯? (A) 最大值為有效值2倍 (B) 平均值為0 (C) 頻率與周期互為倒數 (D) 頻率的單位為Hz

48. 若變壓器一次側與二次側匝數比為20:1，如果一次側電流有效值為3A，求二次側電流有效值為何? (A) 3/20A (B) 3A (C) 20A (D) 60A

49. 何時會用到佛萊銘左手定則? (A) 用於判斷發電機產生感應電壓極性 (B) 用於判斷當電流通過導體時產生磁場方向 (C) 用於判斷變壓器產生電壓極性 (D) 用於判斷電動機產生之旋轉方向

50. 電壓調整器(AVR)用於降低同步發電機輸出端電壓隨負載變動，當負載為落後性(電感性)時，要如何處理？ (A) 調大激磁電流 (B) 調小激磁電流 (C) 降低轉速 (D) 增加轉速
