102年 - [無官方正解]102-1 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#143535

1. 如下圖，若R₁=R₂=……=R6。試問R₁兩端電壓(E_R1)=？RA兩端電壓(E_RA)=？E_R5=？試選出下列完全正確答案 (A)E_R1=45V，E_RA=90V，E_R5=30V (B)E_R1=90V，E_RA=45V，E_R5=30V (C)E_R1=45V，E_RA=30V，E_R5=90V (D)E_R1=30V，E_RA=90V，E_R5=45V

2. 載流導體為⊙置於磁場內，如下圖。則導體產生往上或往下的運動力量？ (A) 圖A為往上，圖B為往下 (B) 圖A為往下，圖B為往上 (C) 二者為往上 (D) 二者為往下

3. 船舶發電機併車(並聯)運行時，若驅動發電機的各柴油機，其角速度不相等，則會使各發電機產生什麼結果 (A) 電壓無法相等 (B) 電壓波形不一致 (C) 相序不同 (D) 頻率不相等

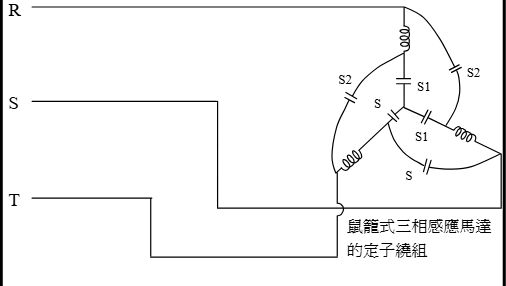

4. 如下圖，利用定子繞組之Y－△起動運行，以作為鼠籠式三 相感應馬達之起動方式，其起動方法是(A) 在三個S₂皆斷開 之下，同時閉合三個S₁ (B) 在三個S₁皆斷開 之下，同時閉合 S₂ (C) 同時把所有的S₁ 與S₂閉合(D) 在三個S₁皆斷開 之下，順時針方向依序的閉合S₂

5. 如下圖，是什麼整流電路 (A) 單相半波 (B) 單相全波 (C) 三相半波 (D) 三相全波

6. R=4Ω、X_C=3Ω串聯在100V、60HZ上。頻率(f)的改變對R與 X_C的關係是 (A) 與R無關，與X_C成 反比 (B) 都無關係 (C) 都成正比 (D) 都成反比

7. 船舶發電機手動併車(並聯)方法，首先之步驟，試選出下列 合理者(註：待併(待並聯)發電機為Gen.、空氣斷器為ACB) (A) 確定ACB為OFF、 起動Gen引擎並建立到同步速度 (B) 確定ACB為ON、只 要起動Gen.之引擎即可 (C) 不理會ACB、起動 Gen.之引擎並建立到同步速度 (D) 確定ACB為ON、只 要起動Gen.之引擎即可

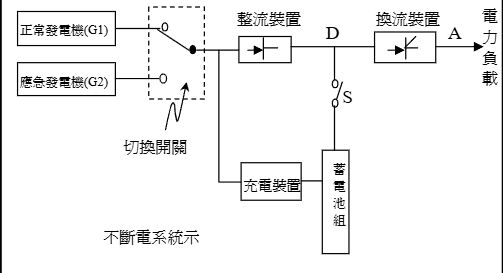

8. 如下圖，當正常發電機(G1)因故跳機。其不斷電原理是 (A) S瞬間切入，電能由蓄電池→S→換流裝置變成交流 →負載。直到G1故障排除恢復可供電，則S斷開，再改由G1供電 (B) 切換開關瞬時切入到G2，電能由 G2→整流裝置→換流裝置→負 載。直到G1恢復正常，切換開關瞬時切入到G1 (C) S瞬時切入，由蓄電池供電。直到 G2啟動正常運行 ，再使切換開關切入到G2以及斷開S (D) 瞬時S切入以及切換開關切入到G2 ，由蓄電池及G2並聯供電

9. △型鼠籠式三相感應馬達的起動電流為300A，起動轉矩為 150Nt-M。若改為Y型起動，則起動電流(I)與起動轉矩(T)各為多少 (A) 519.6A、 259.8Nt-M (B) 173.2A、86.6Nt-M (C) 300A、150Nt-M (D) 100A、50Nt-M

10. 熱敏阻體是那一種的感知元件 (A) 溫度 (B) 壓力 (C) 液位 (D) 流量
