115年 - 第三章 串並聯電路：補充題 41-90#146570

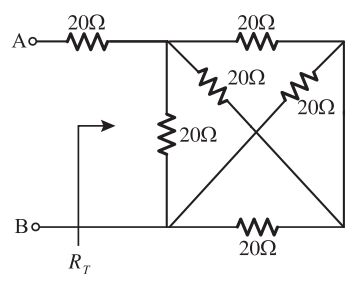

41. 求 A、B 端的等效電阻 R_T 為何(如下圖)？ 身心障礙 112
(A)10Ω (B)20Ω (C)30Ω (D)40Ω

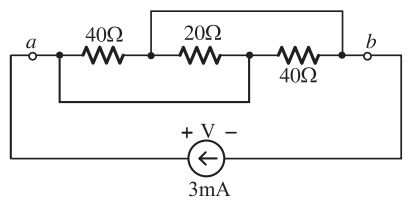

42. 如下圖所示，電流源兩端的電壓 V 為 多少伏特？ 身心障礙 112
(A) 0.03 伏特 (B) 0.3 伏特 (C) 0.06 伏特 (D) 0.6 伏特

43. 將內阻 10kΩ、150V 之直流伏特計與另一台內阻 10kΩ、200V 之直流伏特計串聯，則可量測之最高電壓為多少 V ？ 自來水 111 (A)150 (B)200 (C)300 (D)350

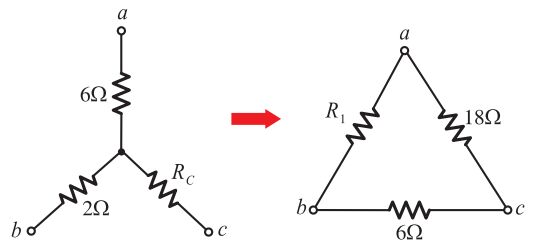

44. 如下圖的 Y- △轉換中，R₁ = ?Ω中捷 110
(A)1Ω (B)3Ω (C)6Ω (D)12Ω

45. 如下圖所示之電路中，若電流表之讀值為 2A， 則 V_ab 的電壓為多少伏特？ 中捷 110
(A)12 伏特 (B)36 伏特 (C)48 伏特 (D)60 伏特

46. 如下圖電路，請問 R_AB= ？ 中捷 110
(A)13Ω (B)8Ω (C)4Ω (D)6Ω

47. 有兩個電阻 R₁ 與 R₂ 並聯接於電源上，已知 R₂ 電阻值為 20Ω 且消耗功率 80W，若流過 R₁ 電阻之電流為 5A，則 R₁ 電阻值為多少 Ω ？ 台糖 110 (A)4Ω (B)8Ω (C)16Ω (D)20Ω

48. 電阻器規格為 20W/5Ω，在不燒毀的條件下，此電阻能通過之最大電流為何？ 台糖 110 (A)0.25A (B)1A (C)2A (D)4A

49. 如下圖所示之電路，請求電流 I 的大小為何？ 台糖 110
(A)0.5A (B)1A (C)2A (D)4A

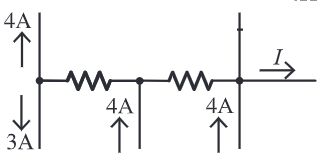

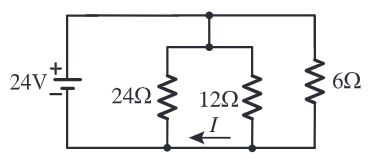

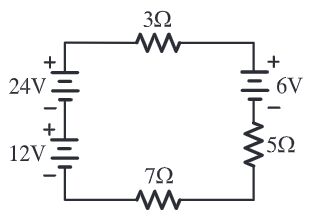

50. 如下圖所示之電路，請求電流 I 的大小為何？ 台糖 110
(A)4A (B)7A (C)10A (D)–3A

51. 有一電路如下圖所示，電阻 R₁ = 20Ω、R₁ 上電壓為 40V，電阻 R₂ 消耗 40W 電功率，則下列敘述何者正 確？ 台糖 110
(A)R₂ 電阻 10Ω (B) R₁ 消耗電功率 60W (C)R₂ 上電壓為 20V (D)E 電源電壓為 60V

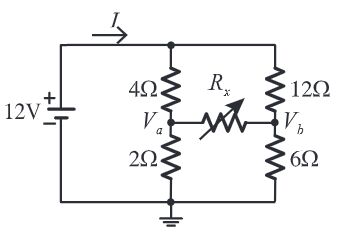

52. 如下圖所示電路，可變電阻 RX 原本值為 5Ω， 下列敘述何者正確？ 台糖 110
(A) 將 RX 調成 10Ω 時，Va 變高 (B) 將 RX 調成 20Ω 時，Va 小於 Vb (C) 將 RX 調成 1Ω 時，電流 I 維持不變 (D) 將 RX 調到無限大時，Va 等於 Vb

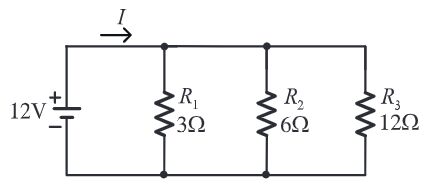

53. 如下圖所示電路，下列敘述何者正確？ 台糖 110
(A) 總電流 I = 7A (B) 流入 3Ω 之電流為 4A (C) 12Ω 消耗之功率為 12W (D) R₁、R₂、R₃ 所消耗的功率比值為 16:4:1

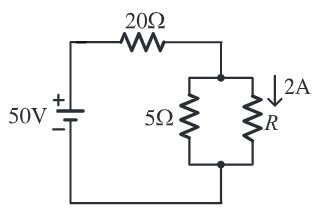

54. 如下圖所示，請求 R 為多少？ 台糖 110
(A)0.5Ω (B)1Ω (C)2Ω (D)5Ω

55. 有 A、B 兩個燈泡，額定電壓均是 100V，A 燈泡額定功率 20W，B 燈泡額定功率 25W；今將兩燈泡串聯後，接在電源電壓 180V 上，則下列敘述何者 正確？ 台糖 110 (A)A 燈泡兩端電壓為 80V (B)A 燈泡消耗功率為 20W (C)B 燈泡兩端電壓為 100V (D)B 燈泡消耗功率為 16W

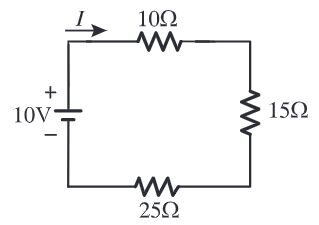

56. 如下圖所示電路，請問 I = ？ 自來水 110
(A)0.1A (B)0.2A (C)0.5A (D)1A

57. 如下圖所示電路，請問 I = ？ 自來水 110
(A)7A (B)6A (C)4A (D)2A

58. 某 1.5V 的電池，其內電阻為 0.2Ω，將 4 個電阻串聯並供給 2.2Ω 的喇叭， 求線路電流為多少安培？ 自來水 110 (A)7.5A (B)2.7A (C)2A (D)0.68A

59. 如下圖所示，求 VA 的端電壓為多少伏特？ 自來水 110
(A) – 5V (B)5V (C)10V (D)15V

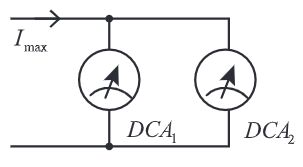

60. 如下圖所示，DCA₁ 的滿刻度電流為 10 安培，其內電阻為 10Ω；DCA₂ 的滿刻度電流為 12 安培， 其內電阻為 6Ω，則最大可測量的直流電流為多少安培？ 自來水 110
(A) 22A (B)19.2A (C)6.25A (D)4.5A

61. 有關串並聯的特性，下列何者正確？ 自來水 110 (A) 串聯電路中，流經各元件的電流均不相同 (B) 串聯電路中，總電阻值會小於任一電阻 (C) 並聯電路中，各元件的端電壓均相等 (D) 並聯電路中，總消耗功率等於各元件消耗功率之和

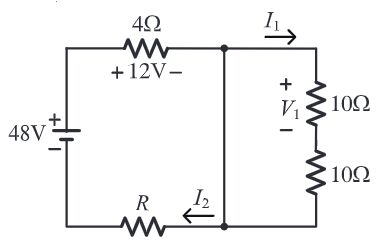

62. 如下圖所示電路，請問下列何者正確？ 自來水 110
(A)I₁ = 10A (B)I₂ = 3A (C) R=12Ω (D)V₁ = 0V

63. 燈泡 A 及 B 之額定值分別為 100V/100W 及 100V/200W，若將兩個燈泡 A 並聯之後、 再與一個燈泡 B 串聯。該電路外加一 100V 直流電源，燈泡所消耗之總功率為多少瓦特？ 初等考 110 (A)100 (B)200 (C)300 (D)400

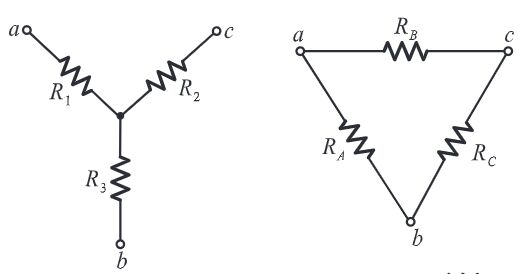

64. 如下圖所示為等效的 Y 型和公 Δ 型電路，假設 R₁ 開路，R₂ 為 2 歐姆(Ω)， R₃ 為 3 歐姆，求 R_C 為何？ 初等考 110
(A)3Ω (B)4Ω (C)5Ω (D)6Ω

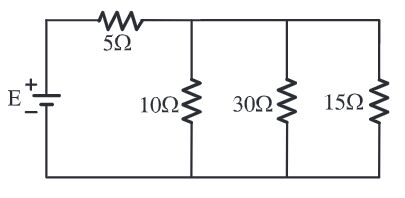

65. 如下圖所示，若流過 5 歐姆(Ω)電阻的電流為 1 安培，則外加的電壓 E 為多少伏特？ 鐵路、國安特考 110
(A)10 (B)15 (C)25 (D)35

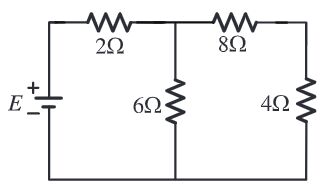

66. 如下圖所示之串並聯電路，若流過 2 歐姆 (Ω)電阻之電流為 2 安培，則流過 6 歐姆電阻的電流為何？ 鐵路、國安特考 110
(A)1/3 安培　(B)2/3 安培 (C)1 安培　(D)4/3 安培

67. 有兩個電阻器 R₁ 及 R₂，電阻值比為 R₁：R₂ = 1：4，今將其串聯後，接於電源，已知 R₁ 電阻器之電壓 降為 4V，R₂ 消耗之功率為 32W，則 R₂ 為多少 Ω ？ 鐵路、國安特考 110 (A)2 (B)4 (C)6 (D)8

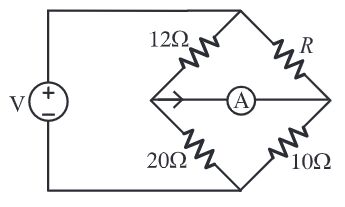

68. 如圖所示之電路， 當安培計所示之電流 I = 0A，電阻 R 多少歐姆(Ω)？ 鐵路、國安特考 110
(A)4 (B)6 (C)10 (D)1

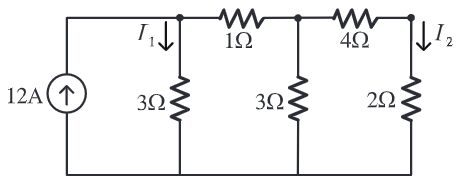

69. 如下圖所示之電路，求 I1 ／ I2 之值為何？ 鐵路、國安特考 110
(A)1 (B)2 (C)3 (D)4

70. 三個電阻 R₁、R₂ 與 R₃ 串聯接於 60V 電源共消耗 120W，已知 R₁ 的功率為 24W，R₃ 兩端電壓為 30V，則 R₂ 的電阻值為： 自來水 111 (A)6Ω (B)9Ω (C)12Ω (D)15Ω

71. 將內阻 10kΩ、150V 之直流伏特計與另一台內阻 10kΩ、200V 之直流伏特計串聯，則可量測之最高電壓為多少 V ？ 自來水 111 (A)150 (B)200 (C)300 (D)350

72. 有 7 個分別為 1Ω、2Ω、4Ω、8Ω、12Ω、24Ω 和 36Ω 的電阻並聯，若流經 12Ω 的電流為 6A，則此並聯電路的總電流為多少安培？ 自來水 111 (A)135 (B)144 (C)146 (D)160

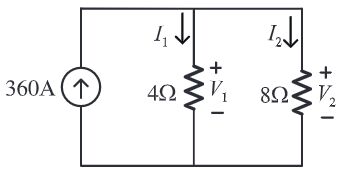

73. 直流並聯電路如下圖，下列的電壓及電流哪些正確？ 台糖 111
(A) 電流 I₁=200A (B) 電流 I₂=120A (C) 電壓 V₁=800V (D) 電壓 V₂=960V

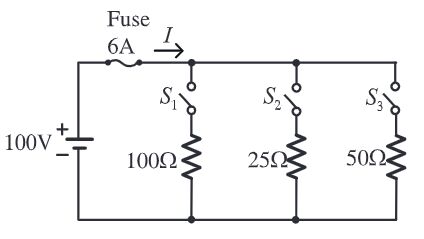

74. 如下圖所示電路，下列敘述何者正確？ 台糖 111
(A)S₁ 與 S₂ 閉合時，I = 5A (B)S₁ 與 S₃ 閉合時，I = 3A (C) S₂ 與 S₃ 閉合時，I = 6A (D)S₁、S₂、S₃ 閉合時，I = 7A

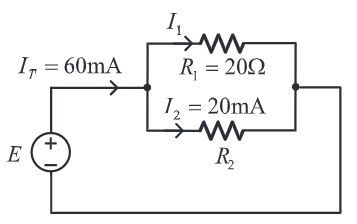

75. 如下圖所示的電路，則 R₂ 的電阻值為多少歐 姆(Ω)？ 地方特考 111
(A)10 (B)20 (C)30 (D)40

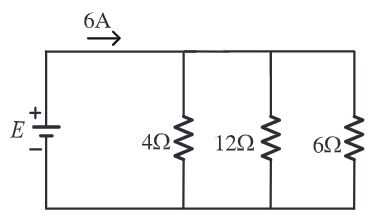

76. 如下圖所示之電路，若流出電源 E 之電流為 6 安培( A ) ，則流經 12 歐姆(Ω)電阻的電流為何？ 地方特考 111
(A)1 安培　(B)2 安培 (C)3 安培　(D)4 安培

77. 有一電阻為 R 之導線，將其以 2:3 分成兩段後並聯，則電阻變為多少 R ？ 地方特考 111 (A)5/6 (B)6/25 (C)6/5 (D)1

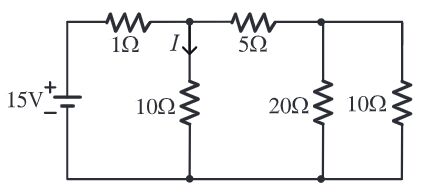

78. 如下圖所示之電路，求電流 I 之值約為何？ 地方特考 111
(A)1.26A (B)1.65A (C)1.5A (D)2.35A

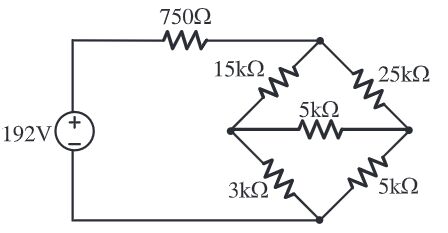

79. 如下圖所示的電路，求 3kΩ 電阻的消耗功率為何？ 地方特考 111
(A)0.1W (B)0.2W (C)0.3W (D)0.4W

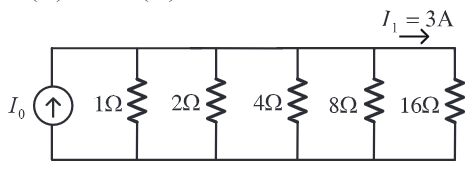

80. 如下圖所示之電路，設 I₁ = 3A，求 I₀ 為何？ 地方特考 111
(A)6A (B)19A (C)72A (D)93A

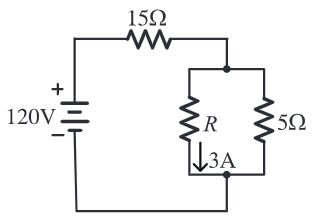

81. 如下圖所示電路，請問圖 R 的電阻大小為何？ 自來水 111
(A)3.75Ω (B)6.25Ω (C)9Ω (D)12.5Ω

82. 如下圖所示，一直流電流計內電阻(R_a) 為 45Ω，且滿刻度電流(I_fs)為 1mA。 現要設計成可測量多範圍之直流電流計，當開關(SW)切換至 R₃ 時可測量 I = 1A 的最大電流，該 R₃ 約為何？ 初等考 111 (A)0.025Ω (B)0.035Ω (C)0.045Ω (D)0.055Ω

83. 在歐姆定律的實驗中，若將電池的數目由 1 個改成 2 個串聯，則電路中電壓與電流的比值為下列何者？ 初等考 111 (A)4 (B)2 (C)1 (D)1/2

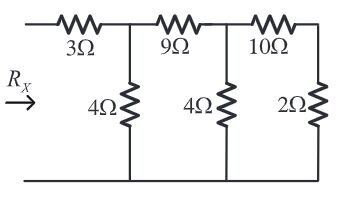

84. 如下圖所示之電阻電路，等效電阻 R_x 為多少歐姆？ 初等考 111
(A)2 (B)4 (C)6 (D)8

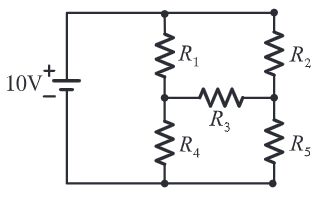

85. 如下圖所示之電路，R₁ = R₂ = 1Ω， R₄ = R₅ = 4Ω，R₃ = 2Ω，R₅ 所消耗的功率為多少瓦特？ 初等考 111
(A)6 (B)8 (C)12.5 (D)16

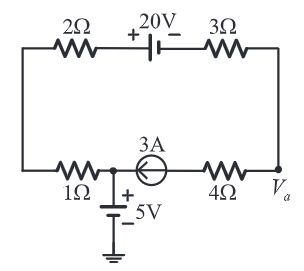

86. 如下圖所示，求 V_a 點之電壓值為何 ? 台中捷運 111
(A)–33V (B)–27V (C)13V (D)18V

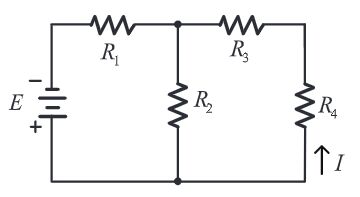

87. 如下圖所示，R₁ = 1Ω，R₂ = 2Ω，R₃ = 1Ω， R₄ = 3Ω，I = 1A，求電壓源 E 為多少伏特？ 台中捷運 111
(A)7V (B)8V (C)9V (D)10V

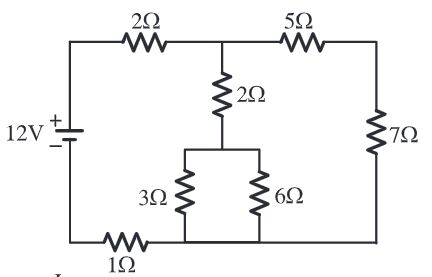

88. 如下圖電路，流經 3Ω 電流為多少安培 ( A ) ？ 台北捷運 112
(A)4A (B)3A (C)2A (D)1A

89. 如下圖電路，3Ω 電阻消耗之功率為何？ 台北捷運 112
(A)1.5W (B)3.0W (C)4.5W (D)6W

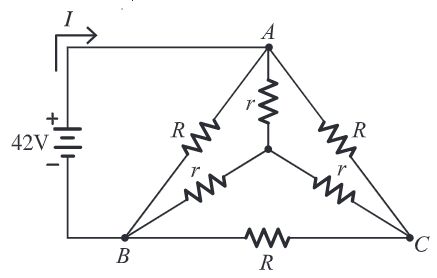

90. 如下圖所示，R= 6Ω，r = 2Ω，則電流 I 為多少？ 台糖 112
(A)7A (B)14A (C)21A (D)28A
