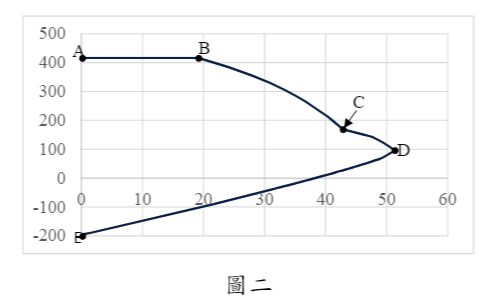

三、依我國規範計算某一橫箍柱斷面受軸力與單向彎矩之設計強度 \((\phi M_n, \phi P_n)\)關係如圖二所示，其中橫軸為彎矩(單位 tf-m)，縱軸為軸力 (單位 tf)，幾個轉折點的座標：A(0, 416)、B(19.5, 416)、C(41.85, 168.2)、 D(51.35, 95.1)、E(0, -195.6)。試求此柱：

(三)在拉力控制限界 \((\epsilon_t = \epsilon_{ty} + 0.003)\) 之標稱軸力強度 \(P_{n,TCL}\)。(5 分)
